Descripción
Las Válvulas reductoras son elementos que introducen una pérdida de carga controlada en la instalación de forma que la presión de salida sea igual a un valor determinado, siempre igual o inferior al de la presión de entrada. Normalmente son válvulas de asiento que estrangulan el paso del fluido, para conseguir a su salida una presión constante.
Los apartados de esta sección son:
Conexiones

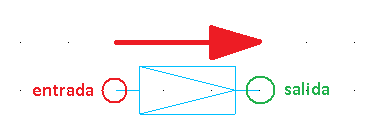

El símbolo utilizado para la representación de una Válvula reductora tiene dos conexiones, una entrada y una salida:
Propiedades
Referencia: Texto manual o automático (ver Etiquetas) que distingue a este elemento de otros en el proyecto.
Tipo / Uso: Esta opción está deshabilitada para este tipo de válvulas.
Situación: Opcionalmente se puede definir un nombre para la situación de la válvula. Dependiendo de los aparatos instalados aguas abajo de la válvula, el programa dará una descripción de forma automática.
Forzar modelo válvula: Con esta opción activada, se podrá definir el modelo de la válvula seleccionada, independientemente del que se haya fijado por defecto en Datos Generales.
Forzar diámetro: Si se desea, puede fijarse el diámetro de la válvula, aunque por norma general el diámetro de la válvula vendrá dado por la tubería en la que se encuentre.
Regulación de la presión de salida (bar): En esta casilla se establece el valor máximo de la presión de salida de la válvula. Si la presión de entrada fuera menor que este límite, no existirían variaciones de presión en la válvula (aparte de las pérdidas de carga accidentales en la propia válvula).
Excluir del cálculo: En los elementos de tipo Tubería y Válvula, al activar esta opción se permite que no intervengan en el cálculo hidráulico. Necesitan que se les fuerce el diámetro o/y el aislamiento térmico y aparecen en todos los documentos de resultados, listados, detalles, mediciones y elementos del fichero IFC.
