Descripción
Los recintos que aparecen en el capítulo TK-SI están sincronizados con los Espacios definidos en el capítulo TK-Edificio. Es fundamental que los espacios se encuentren correctamente definidos, con la Actividad asignada, para poder empezar a utilizar el capítulo TK-SI.
Es frecuente que el usuario se encuentre con un edificio cuya distribución de
espacios se hizo pensando en la envolvente térmica y no en las instalaciones
contra incendios. En estos casos se debe emplear la herramienta del menú
Edición/Recortar
(en el capítulo TK-Edificio), para terminar de subdividir los espacios,
en caso de que sea necesario.
Cuando, desde un capítulo TK-SI, se hace doble clic en un recinto, aparece en el cuadro de diálogo con las propiedades de ese Espacio.
En la parte superior aparecen la Referencia y la Actividad, ambos datos tomados del capítulo TK-Edificio (no son modificables desde el capítulo TK-SI).
En la parte inferior del cuadro, se encuentra la opción, No tener en cuenta para el cálculo, que excluye este Espacio para el cálculo y consecuentemente también se excluye de la memoria y mediciones.
Está pensado para calcular por Zonas y habría que realizarlo también (excluir del cálculo) en los Nudos por donde transcurre los recorridos excluidos; incluidos los tramos del Recorrido de evacuación.
En la parte central aparecen tres pestañas que se comentan a continuación:
General
Estas son las propiedades de esta pestaña:
Forzar uso: Si no se activa la casilla, el capítulo TK-SI determinará el uso en función de la actividad definida en el capítulo TK-Edificio. En algunos casos, como uso Aparcamiento, habrá que concretar el tipo de uso (Aparcamiento en general o Aparcamiento robotizado).
Forzar superficie útil y Forzar superficie construida (m2): Por defecto, las superficies se calcularán a partir de los datos tomados del capítulo TK-Edificio, aunque pueden ser modificadas a voluntad por el usuario desde estas casillas. La superficie construida se calcula por defecto como un 120 % de la superficie útil según el 20 % indicado en el menú Datos/Generales.../Datos generales/Porcentaje superficie construida respecto de la útil (%).
Sector de incendio: Este campo tiene una doble utilidad:
- Crear un nuevo Sector de incendio, escribiendo su nombre directamente en el campo de texto.
- Asignar un Sector de incendio ya creado, seleccionándolo desde el desplegable.
La compartimentación del edificio en sectores de incendio debe realizarse teniendo en cuenta las exigencias del CTE-DB-SI1, tabla 1.1.
Si un espacio no está incluido en un determinado sector de incendio, el programa mostrará un error durante el cálculo, lo que no impide que se complete el proceso de comprobación. Los recintos protegidos (vestíbulos de independencia, pasillos o escaleras protegidas) que conecten dos sectores de incendio pueden estar incluidos en cualquiera de los dos.
Renombrar sector en todos los espacios equivalentes: Si se cambia el nombre de un Sector de incendio, se activa esta opción y se pincha sobre el botón Aceptar del cuadro de diálogo, se actualizará en los demás Espacios que contenga el Sector de incendio.
Planta de evacuación: Por defecto el programa aplicará el mismo criterio que en el capítulo TK-Edificio para determinar en qué planta se encuentra el espacio seleccionado, aunque el usuario podrá asignar una planta cualquiera desde este desplegable.
Escalera: Si el recinto tiene definida la Actividad como Escalera, aparece esta casilla donde se indica el nombre de la escalera que se le ha asignado a este recinto.
Cuando
el recinto es una escalera, la única solapa habilitada es General.
Para editar el resto de propiedades de la escalera, diríjase a
las opciones del menú Datos/Escaleras...
Riesgo de incendio

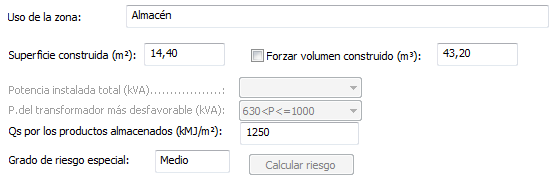

Estas son las propiedades de esta pestaña:
Uso de la zona: Es el uso correspondiente a la Actividad definida en el capítulo TK-Edificio. No puede modificarse desde el capítulo TK-SI.
Superficie construida (m2): Este campo es meramente informativo. Puede cambiar el valor de la superficie construida en la solapa General.
Forzar volumen construido (m3): El programa determinará el volumen construido a partir de la superficie construida y la altura entre plantas definida en el capítulo TK-Edificio. Si desea modificar este valor, utilice esta casilla.
Potencia instalada (kVA): Esta casilla está reservada para locales de riesgo especial cuyo grado dependa de la potencia (cocinas, centros de transformación, salas de calderas, etc. vea la tabla 2.1 del CTE-DB-SI1), y en ella se debe indicar en qué rango se encuentra la potencia instalada.
Potencia del transformador más desfavorable (kVA): Esta casilla está reservada para recintos cuya Actividad sea Centro de Transformación < 300 ºC, y en ella se debe indicar en qué rango se encuentra la potencia del transformador más potente, tomando como referencia los valores de 630 kVA y 1000 kVA.
Qs (MJ/m2): Es el valor de la densidad de carga de fuego. Esta opción queda reservada a aquellos recintos destinados al almacenaje en usos comerciales, ya que el grado de riesgo especial vendrá dado en función de este valor:
Grado de riesgo especial: El grado de riesgo especial (Bajo, Medio o Alto) se calcula en función de los parámetros anteriores, o bien viene dado directamente por la actividad (sólo en locales con Actividad tipo L: "Locales de riesgo especial"). Cuando se varía alguno de los parámetros anteriores, en este recuadro se indica CALCULAR. Haciendo clic en el botón Calcular riesgo, se actualizará el valor automáticamente.
Riesgo debido a materias combustibles sólidas: En locales de riesgo especial alto, conforme al CTE-DB-SI4 Tabla 1.1, deben disponerse bocas de incendios equipadas si el riesgo se debe principalmente a materias combustibles sólidas. Así, cuando se tenga un local de este tipo, se habilitará esta opción que permitirá especificar si se da, o no, esta condición.
Cuadro de diálogo "Instalación para extracción de humos en cocinas"
Cuando se esté editando un recinto que por su actividad pueda clasificarse como un Uso de la zona: Cocina, se habilitará el botón Cocina... que permite acceder al siguiente cuadro de diálogo:
El cuadro de diálogo contiene información sobre los requisitos que debe cumplir la instalación de extracción de humos en la cocina. Además, para verificar la distancia entre los filtros y los focos de calor, se deberá especificar el Tipo de foco de calor, y la Distancia entre filtros y focos de calor prevista en proyecto (CTE-DB-SI1 Tabla 2.1).
Evacuación
Esta solapa contiene los parámetros que necesita el programa para comprobar el cumplimiento del CTE-DB-SI3 (Evacuación de ocupantes):
Zona de ocupación: En función de la Actividad asignada al recinto, se mostrará el tipo de zona de ocupación de acuerdo con los tipos definidos en la tabla 2.1 del CTE-DB-SI3.
Densidad de ocupación: Muestra la densidad de ocupación considerada para el cálculo automático de la ocupación (CTE-DB-SI3 tabla 2.1).
Superficie útil (m): Es un cuadro informativo de la superficie útil considerada para el cálculo automático de la ocupación. Este valor se puede modificar en la solapa General.
Forzar ocupación: Active esta casilla si desea indicar un determinado valor de la ocupación, distinto del obtenido en la tabla 2.1 del CTE-DB-SI3.
Forzar altura de evacuación: En principio la altura de evacuación de un recinto será de 0.00 metros. Si existen entreplantas interiores al recinto, o cualquier otro elemento que haga que la altura de evacuación sea superior a 0.00 m, deberá indicarse en este cuadro.
Ocupación acumulada. Las opciones de la Ocupación acumulada (Para salida de planta y/o de edificio) pueden desactivarse cuando se quiera considerar ocupación alternativa. Esto significa que no se sumará al recorrido de evacuación y, por tanto, no se sumará a la ocupación que llegue a su salida de planta o de edificio respectivamente; solo se usará para salidas del recinto al que pertenece el espacio. Por ejemplo, se usa en uso docente, aulas de laboratorio donde la ocupación sería alternativa con la ocupación del aula de formación puesto que los alumnos estarían en un espacio o en el alternativo pero no se sumaría dos veces.
La ocupación dependen mucho de la superficie del espacio, para asegurar que el
programa está calculando la superficie correcta, convendría recalcular la
interpretación gráfica desde el capítulo TK-Edificio.
También en las propiedades del capítulo TK-SI se puede desactivar la opción Porcentaje superficie construida respecto de la útil (%) para que use el mismo criterio que en el capítulo TK-Edificio.
Vestíbulo de independencia. Estas opciones están activas cuando el recinto es un vestíbulo de independencia (tipo de Actividad H.1.4):
- Forzar distancia entre los contornos de las superficies barridas por las puertas (m): en esta casilla se debe indicar la distancia D entre las superficies barridas por las puertas:
- Forzar distancia entre dos puertas consecutivas en la evacuación (m): es la distancia R medida sobre el recorrido de evacuación que separa dos puertas consecutivas. El CTE-DB-SI Anejo A limita esta distancia, en uso Hospitalario, a 3.50 metros como mínimo, para facilitar el traslado de pacientes.
La versión actual del programa no permite realizar el cálculo de estas distancias de forma automática, por lo que estas opciones se mostrarán siempre activas.
El
CTE-DB-SI Anejo A exige una distancia mínima de 50 centímetros entre superficies
de barrido de las puertas. Normalmente (salvo casos en los que el espacio lo
impida y la norma lo permita) la puerta de entrada abrirá hacia dentro y la de
salida hacia fuera, por lo que será relativamente sencillo cumplir esta
exigencia.
Pasillo protegido: Estas opciones están reservadas para recintos cuya actividad sea asimilable a la de un pasillo y debe de activarse cuando el pasillo se pueda considerar protegido.
Un Pasillo protegido es aquél que además de cumplir las condiciones exigibles a cualquier pasillo, ofrece las mismas condiciones de seguridad que una Escalera protegida:
- El pasillo debe tener un trazado continuo que permita circular por él hasta una escalera protegida o especialmente protegida, hasta un sector de riesgo mínimo o bien hasta una salida de edificio. Si su ventilación es mediante ventanas o huecos, su superficie de ventilación debe ser como mínimo 0.2·L m², siendo L la longitud del pasillo en m.
- Si la ventilación se lleva a cabo mediante conductos de entrada y de salida de aire, éstos cumplirán las mismas condiciones indicadas para los conductos de las escaleras protegidas. Las rejillas de entrada de aire deben estar situadas en un paramento del pasillo, a una altura menor que 1 m y las de salida en el otro paramento, a una altura mayor que 1.80 m y separadas de las anteriores 10 m como máximo.
Haciendo clic en el botón Protección frente al humo... aparece un cuadro de diálogo que permite especificar qué sistema de ventilación tiene el pasillo seleccionado: Ninguna, Ventilación natural, Ventilación mediante conductos independientes o Sistema de presión diferencial:
Usuarios habituales: Con esta opción podrá admitir anchura mínima de 0,80 m en pasillos previstos para 10 personas, como máximo, en espacios de tipo Pasillo o Rampa por usuarios habituales.
Forzar ancho más desfavorable (m): Esta opción permite especificar el ancho del pasillo. La versión actual del programa no permite calcularlo automáticamente.
Evacuación de personas con discapacidad...:
