Descripción
Este cuadro de diálogo permite definir una serie de características generales del capítulo de distribución de aire. Las distintas opciones del cuadro se organizan en varias solapas:

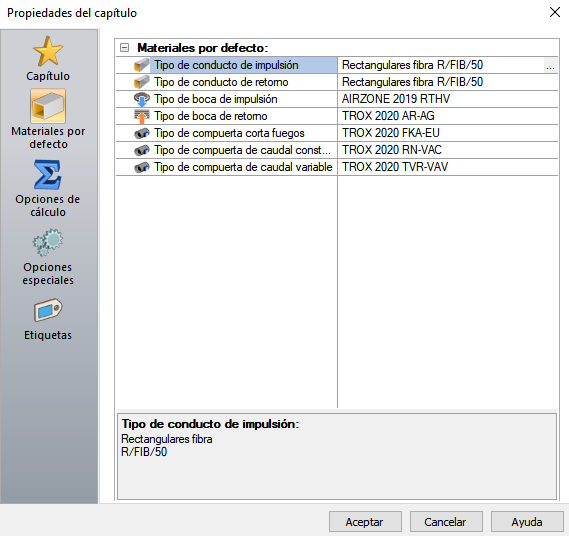

Materiales por defecto
Esta ventana muestra los tipos o modelos de materiales que tendrán por defecto los elementos que insertaremos en este capítulo.
En esta solapa podrá definir los materiales que se asignarán por defecto a los Conductos, las Bocas y Compuertas del proyecto. Los materiales que elija en este cuadro serán los asignados a todos los elementos, salvo que indique lo contrario editando individualmente las propiedades de algún elemento (activando su casilla Forzar material o Forzar modelo).
En el caso de abrir por primera vez el capítulo deberá seleccionar un elemento
de las Base de datos (menú Archivo) de cada uno de ellos con el
botón,
, a la derecha de cada ítem.
Es importante tener definidos previamente en la Base de datos (menú Archivo) todos materiales de los componentes de nuestro proyecto para que cuando llegue a esta opción pueda seleccionarlos, aunque también seleccionar unos genéricos y luego se podría concretar posteriormente.

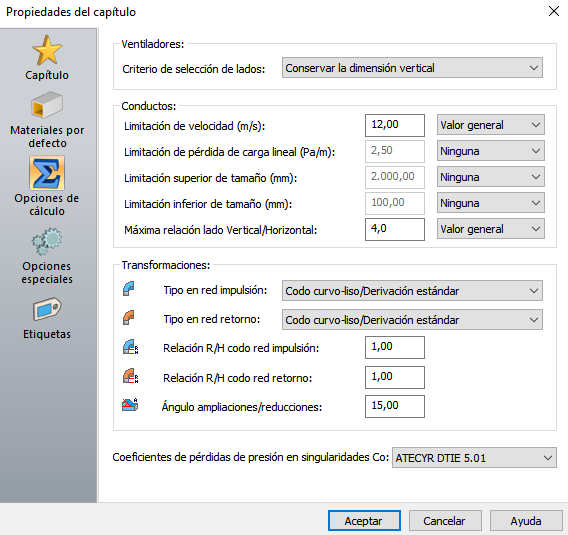

Opciones de cálculo
La definición de estas opciones sirve para establecer los principios sobre los que el programa diseñará esta instalación:
Los parámetros que aparecen a continuación establecen limitaciones de
cálculo que influirán en el dimensionado de los elementos de la instalación que no tengan forzados parámetros de forma particular en
sus propiedades.
Criterio de selección de lados. Para las redes de conductos rectangulares se permite definir un criterio en la selección de lados:
- Conservar uno de los lados: al cambiar de sección, se conserva una de las dos dimensiones.
- Conservar la dimensión horizontal: todos los conductos tienen el mismo ancho.
- Conservar la dimensión vertical: todos los conductos tendrán el mismo alto.
- Lados iguales: todos los conductos son cuadrados.
- Lado horizontal más largo: todos los conductos tienen el lado horizontal más largo que el vertical.
- Lado vertical más largo: todos los conductos tienen el lado vertical más largo que el horizontal.
El apartado Conductos permite establecer ciertas limitaciones al cálculo de conductos. Puede obviar la limitación si elige la opción Ninguna en el desplegable situado en uno de los lados. No obstante, a nivel individual es posible modificar estas limitaciones en el cuadro de propiedades de los conductos.
- Limitación de velocidad (m/s): velocidad máxima admisible en conductos.
- Limitación de pérdida de carga lineal (Pa/m): pérdida de carga unitaria máxima en conductos.
- Limitación superior de tamaño (mm): lado o diámetro máximo de los conductos.
- Limitación inferior de tamaño (mm): lado o diámetro mínimo de los conductos.
- Máxima relación lado Vertical/Horizontal: con esta opción se permite limitar la relación de aspecto alto/ancho.
En el apartado de Transformaciones se permite definir los tipos de transformación que se aplicarán por defecto en los cambios de dirección. También es posible definir las transformaciones individualmente, editando las Propiedades de los nudos.
- Tipo de codo red de impulsión /
retorno: tipo de transformación que se aplicará a los
cambios de dirección. Puede elegir entre:

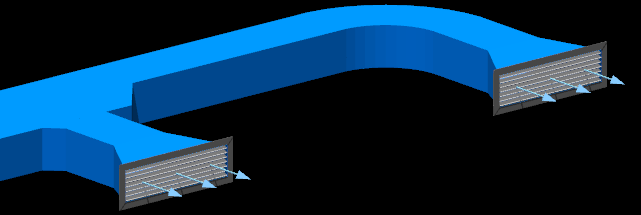

- Codo curvo-liso/Derivación estándar.
- Codo achaflanado-gajos/Derivación a 45º.
- Codo recto sin guías/Derivación salida cónica.
- Codo recto con guías/Derivación cuerpo cónico.
- Codo curvo-liso 3 guías.

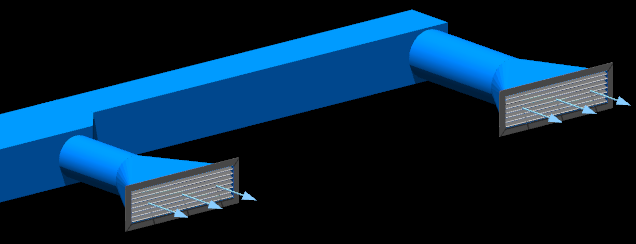

- Codo mixto rectangular-circular.

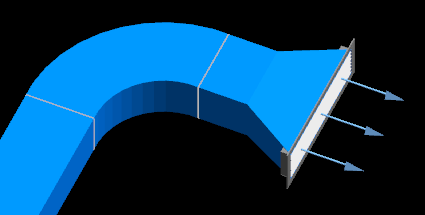

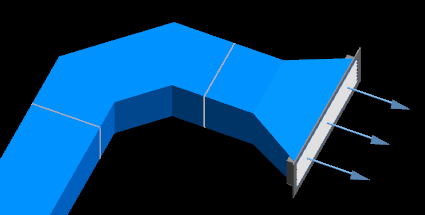

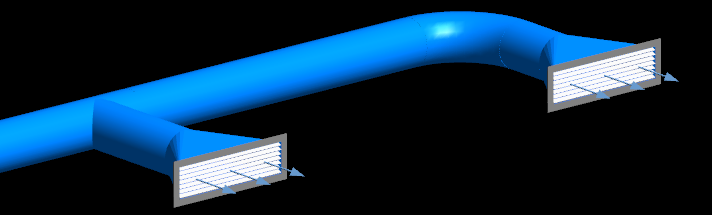

| Curvo / liso | Achaflanado / Varios gajos |
  |
  |

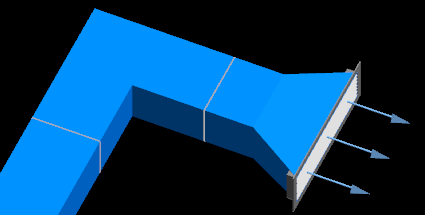

| Recto sin guías | Recto con guías (las guías son deflectores interiores que orientan el aire de para reducir la pérdida de carga) |
  |
|
- Relación R/H codos de redes impulsión y retorno: relación existente entre el radio de curvatura y la altura (o diámetro) del conducto. Esta opción no afecta a codos rectos.
- Ángulo ampliaciones/reducciones: ángulo que forman las paredes de un cambio de sección con las paredes de los conductos. Cuanto mayor sea el ángulo, más corta resultará la transformación. En las figuras siguientes tiene algunos ejemplos de cambio de sección:
| 2,5º | 5º | 15º |
 |
 |
 |
Coeficientes de pérdidas de presión en singularidades, Co: permite elegir el origen de los coeficientes Co de pérdidas de presión en singularidades (codos, derivaciones, cambios de sección...), que entra en la siguiente expresión para el cálculo de las pérdidas de carga:
Se puede elegir entre los valores de estos dos documentos: ATECYR DTIE 5.01 o ASHARAE duct fitting 5.0.10.
El método que se describe en el DTIE 5.01 es una versión antigua e
incompleta de las tablas de ASHRAE. Como es menos completa, algunas
trasformaciones hay que aproximarlas a las que hay, aunque no sean las
mismas. En el caso de no tener un caso de transformación registrado como tal
en el documento del DTIE, se hará una aproximación, que en realidad, será
menos realista que la empleada con las tablas de ASHRAE.

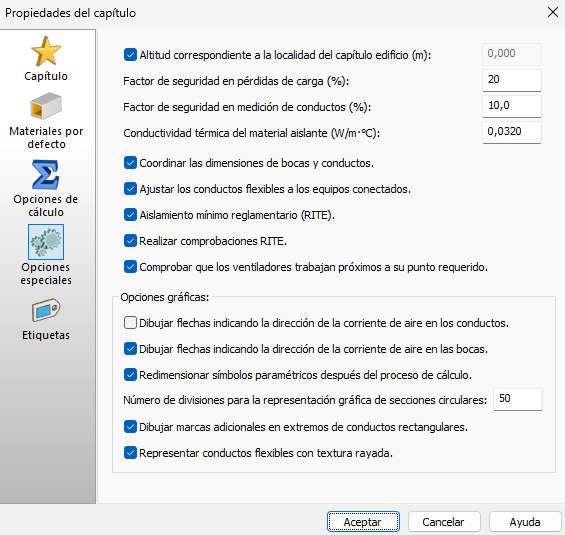

Opciones especiales
En esta solapa podrán encontrar opciones avanzadas, relacionadas tanto con el cálculo como con el funcionamiento de la aplicación.
Las opciones disponibles son:
Altitud correspondiente a la localidad del capítulo edificio (m): Si activa esta casilla, el programa utiliza la altitud definida en el capítulo TK-Edificio para obtener el valor de la presión atmosférica. Si no la activa, deberá indicar la altitud a considerar en la casilla adjunta.
Factor de seguridad en pérdidas de carga (%): Este factor incrementa las pérdidas de carga durante el cálculo para dar un cierto margen de seguridad.
Factor de seguridad en medición de conductos (%): Este factor incrementa las mediciones de los conductos, para dar un cierto margen de seguridad.
Se recuerda también, que en el apartado del menú Archivo/Bases de
datos/Ventilación/Conductos... se añade otro factor de seguridad,
Porcentaje por recortes, que depende de cada Modelo de conducto.
Estos dos factores serán de aplicación para las Mediciones generales o por subsistemas. Sin embargo, las Mediciones para fabricación no tienen en cuenta ni el porcentaje de recortes ni el porcentaje de seguridad.
Ese listado de mediciones para fabricación contiene las piezas de cada subsistema indicando los principales parámetros utilizados para el cálculo del área de material necesaria para su fabricación, así como el volumen que ocupa para el transporte, y el número de piezas totales. Las reglas de medición se realizan según las normas UNE 100716:2012 y UNE 92315:2007. En cierto modo, el margen de seguridad ya viene implícito en las normas, por ejemplo la norma UNE 100716 indica que cualquier transformación se contabiliza con 1 m² como mínimo y para piezas pequeñas puede ser mucho más del material necesario.
Conductividad térmica del material aislante (W/m·ºC): Conductividad térmica del aislante de los conductos. A título individual, podrá modificar este parámetro en un tramo de conducto determinado, editando su cuadro de propiedades.
Coordinar las dimensiones de bocas y conductos: Opción que activa un proceso de ajuste automático del tamaño de las rejillas terminales (el valor menor del dato, Conexión, (horizontal o vertical) de los suministrados en la base de datos para la rejillas y difusores) a las dimensiones de los conductos a los que están conectadas.
En primer lugar, este proceso busca una rejilla o un difusor cuya conexión de dimensión menor quepa en el lateral del conducto existente. Si no se encuentra una solución en las dimensiones recogidas en la base de datos, se procede a redimensionar el lateral del conducto al tamaño necesario (generalmente, aumentará dicha dimensión).
Ajustar los conductos flexibles a los equipos conectados: Modifica el cálculo de los conductos circulares flexibles ajustando su diámetro al de los equipos con los que se conectan. Se tiene en cuenta tanto para conexiones a bocas como a compuertas.
Aislamiento mínimo reglamento (RITE): Activando esta opción, el programa tiene en cuenta el apartado IT 1.2.4.2. del RITE (año según la normativa seleccionada) para determinar el espesor del aislamiento en los conductos que lo necesiten. En el caso de estar sin activar, el programa no tendrá en cuenta ningún aislamiento para los cálculos.
Por otro lado, en cada tramo de conducto (en la pestaña Aislamiento de sus propiedades) puede forzar unos parámetros diferentes a los mínimos establecidos en el RITE.
Esta opción puede verse modificada con el estado de la opción, Realizar los cálculos de aislamiento y pérdidas térmicas, de cada ventilador, donde podrá encontrar más información.
Realizar comprobaciones RITE: Al activar esta casilla, se incluyen en el proceso de cálculo las comprobaciones establecidas por el RITE (año según la normativa seleccionada).
Comprobar que los ventiladores trabajan próximos a su punto requerido: Al activar esta opción se habilita las comprobaciones de la curva de los ventiladores. Para los ventiladores con un modelo válido seleccionado se comprueba que el punto de trabajo resultante esté próximo al punto requerido obtenido por cálculo de las redes. El punto de trabajo se calcula como intersección de la curva del ventilador y la curva característica de la instalación Se considera que el punto de trabajo es válido si los parámetros caudal y presión estática no son menores que un 5 % de los nominales ni un 15 % superiores.
Dibujar flechas indicando la dirección de la corriente de aire en los conductos.
Dibujar flechas indicando la dirección de la corriente de aire en las bocas.
Redimensionar símbolos paramétricos después del proceso de cálculo: Esta opción hace que los símbolos paramétricos se redibujen después del cálculo con las dimensiones reales de los equipos seleccionados. La utilización de esta opción permite obtener un aspecto más realista de la instalación.
Número de divisiones para la representación gráfica de secciones circulares: (de conductos y codos de sección circular): Se optimiza el trazado de bloques circulares compuestos por caras 3D mediante este parámetro que da valor al parámetro NDIV que tienen muchos de los elementos.
Permite una representación simplificada de la instalación y mejora, por tanto, el rendimiento en instalaciones grandes o en detalles de distribución en planta y detalles de proyección Un menor valor de este parámetro, puede influir mejorando el rendimiento de archivos con grandes instalaciones.
En proyectos anteriores a la versión 1.7.02.8 de TeKton3D el parámetro se iniciaba a 50 (la mitad del original) y en proyectos nuevos a 25.
Dibujar marcas adicionales en extremos de conductos rectangulares: Identifica con doble línea el inicio de las transformaciones situadas en los extremos de los conductos rectangulares.
Representar conductos flexibles con textura rayada: Los conductos de tipo flexible se representan tanto en la vista 3D como en los detalles 2D con textura rayada, lo que les diferencia visualmente del resto de conductos.
