	Nudos

	TeKton3D / TK-DAC / Menú Insertar / Nudos	Ayuda iMventa Ingenieros

Descripción

Puede acceder a la edición de las propiedades de uno nudo de varias formas:

Haciendo doble clic sobre un nudo.
Seleccionando uno o varios nudos, y accediendo a Datos/Entidades seleccionadas (), o pulsando ALT+ENTER.

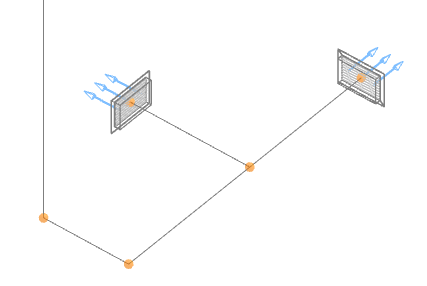

Los nudos se localizan en los extremos de los conductos (). Por defecto los nudos aparecen representados por unas esferas parcialmente transparentes, visibles tanto en modo sólido como alámbrico.

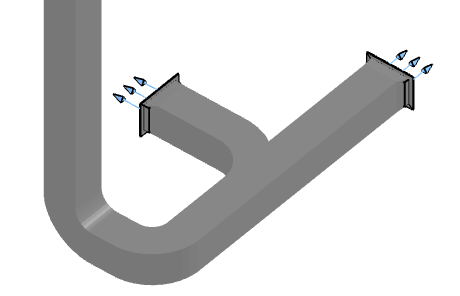

Sin embargo, al calcular la instalación en modo sólido, dichas esferas aparecerán sustituidas por la transformación correspondiente, que puede ser un cambio de sección, un cambio de dirección, o una embocadura en un elemento (ventilador, boca o elemento terminal).

Si no ve los nudos en pantalla, es posible que se encuentre activada la opción de menú Ver/Ver ocultar/Nudos ().

Propiedades

En esta solapa podrá definir algunas opciones relacionadas con el cálculo de la red de conductos:

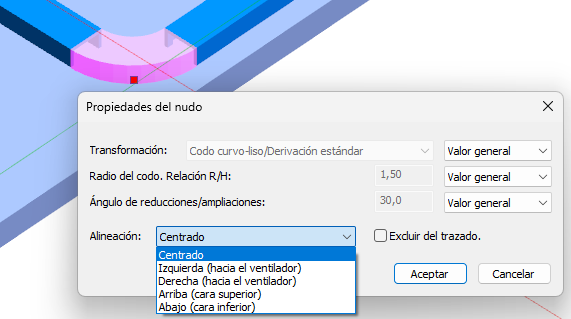

Propiedades nudo

Transformación: Tipo de codo o transformación que se aplicará a los cambios de dirección. Si elige Valor general se adoptará el tipo elegido en el menú Datos/Generales/Opciones de cálculo. De lo contrario (Valor particular), puede elegir entre:
- Codo curvo-liso/Derivación estándar
- Codo achaflanado-gajos/Derivación a 45º
- Codo recto sin guías/Derivación salida cónica
- Codo recto sin guías/Derivación cuerpo cónico
- Codo curvo-liso 3 guías
- Codo mixto rectangular-circular

Curvo / liso	Achaflanado / Varios gajos

Recto sin guías	Recto con guías (las guías son deflectores interiores que orientan el aire de para reducir la pérdida de carga)

Radio del codo. Relación R/H: relación existente entre el radio de curvatura y la altura (o diámetro) del conducto. Esta opción no afecta a codos rectos. Si elige el Valor general, se fijará el valor establecido en Datos/Generales/Opciones de cálculo.
Ángulo de reducciones/ampliaciones: ángulo que forman las paredes de un cambio de sección con las paredes de los conductos. Cuanto mayor sea el ángulo, más larga resulta la transformación. Si elige el Valor general, se adoptará el ángulo establecido en Datos/Generales/Opciones de cálculo. En la figuras siguientes tiene algunos ejemplos de cambio de sección:

2,5º	5º	15º

Alineación: en cambios de sección, indica el criterio de conservación de caras del conducto, pudiendo elegir:
- Centrado: en este caso no se conserva ninguna cara, el eje de los conductos se mantiene constante;
- Izquierda (hacia el ventilador): si desea que el conducto de menor sección tenga su cara izquierda coincidente con la correspondiente en el conducto de mayor sección.
- Derecha (hacia el ventilador): si desea que el conducto de menor sección tenga su cara derecha con la correspondiente en el conducto de mayor sección. Por ejemplo:

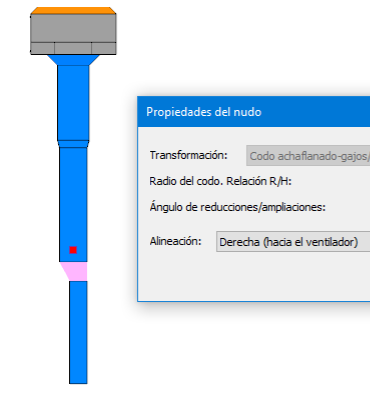

- Red de impulsión:

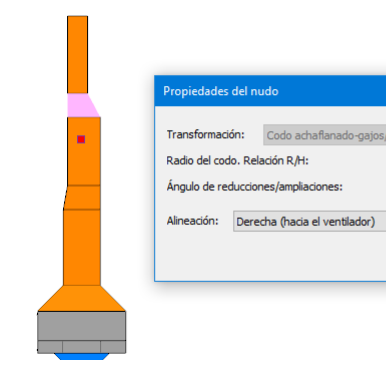

- En redes de retorno:
- Arriba (cara superior): si desea que el conducto de menor sección tenga su cara superior coincidente con la correspondiente en el conducto de mayor sección.
- Abajo (cara inferior): si desea que el conducto de menor sección tenga su cara inferior coincidente con la correspondiente en el conducto de mayor sección.
Excluir del trazado: activando esta opción, se evita que el programa realice una transformación en el nudo editado. En tal caso, después del cálculo en modo sólido, el nudo se seguirá mostrando como una esfera, y no se representará en los detalles de distribución en planta.
