Descripción

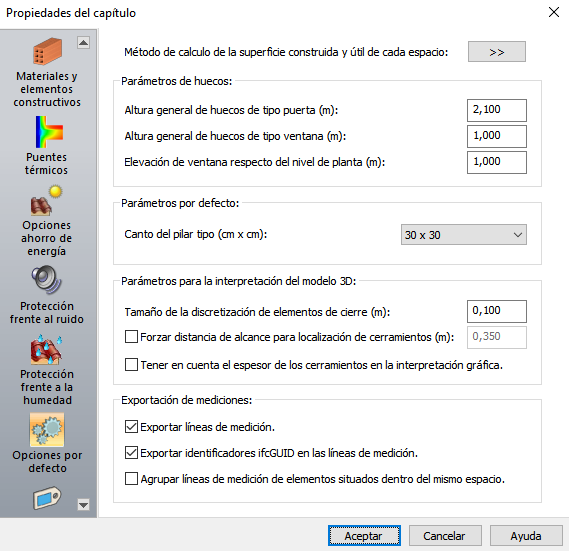

Esta solapa contiene opciones generales relativas
al tipo de la superficie considerada, a la geometría
de los huecos,
la interpretación del modelo 3D y opciones al
exportar líneas de medición:
Método de cálculo de la superficie construida y útil de cada
espacio (botón
). Pinchando sobre el botón, aparece el cuadro de diálogo

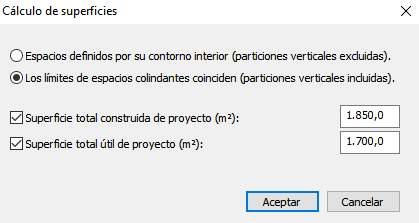

de la siguiente imagen donde es posible indicar el
modo de contabilización de la superficie en planta de los espacios; y forzar los valores de
superficie útil y construida totales del edificio:
El funcionamiento es el siguiente:
- En primer lugar es necesario indicar la forma en la que se han modelado
los espacios, que puede ser utilizando el contorno interior de los cerramientos que lo delimitan, o bien usando la línea intermedia
en las particiones verticales y el contorno interior de las fachadas.
- Con estos datos, y después del reconocimiento gráfico,
el programa es capaz de determinar la superficie útil y la construida de cada espacio del siguiente modo:
- Espacios definidos por el contorno interior:
Su = SGRA
- Espacios definidos al límite con otros espacios:
Su = SGRA -
0,5·SPV
- Y en ambos casos: Sc = Su + 0,5·SPV + SFA
- Siendo:
- Sc: superficie construida (m2).
- Su: superficie útil (m2).
- SGRA: superficie del objeto gráfico (contorno),
corresponde con el valor del área en planta (m2).
- SPV: superficie proyectada de particiones verticales (m2).
- SFA: superficie proyectada de fachadas y muros enterrados (m2).
- También es posible forzar las superficies totales construida y útil del edificio,
con objeto de ajustar la superficie de los espacios para que las sumas totales coincidan con los valores forzados.
Después de la interpretación gráfica se obtiene la suma total de superficies construida y útil del modelo y se calculan
los coeficientes de ajuste:
- FSC = SCproyecto / SCmodelo
- FSU = SUproyecto / SUmodelo
- Con la multiplicación de las superficies de cada
espacio por estos factores el programa consigue que la suma total coincida con la
del edificio. Estos valores de superficie serán los utilizados en los
distintos procesos de cálculo y comprobación de la normativa.
Parámetros de los huecos
En este apartado se deben indicar por
defecto para que se apliquen al insertar cualquier Hueco:
- Altura general de huecos de tipo puerta
(m). Indica la altura del hueco cuando se inserte
una puerta.
Posteriormente podrá modificarla en la pestaña, Geometría, del cuadro de
Propiedades de dicho
Hueco.
- Altura general de huecos de tipo
Ventana (m). Indica la altura del hueco cuando se inserte
una ventana.
Posteriormente podrá modificarla en la pestaña, Geometría, del cuadro de
Propiedades de dicho
Hueco.
- Elevación de ventana respecto del nivel de
planta (m). Indica la distancia entre la base de la ventana
(nivel más bajo de la ventana) y el suelo de la
planta donde se inserte.
En las puertas esta distancia se presupone igual a cero, aunque el
usuario puede modificarla en la pestaña, Geometría, del cuadro de
Propiedades de los
Huecos.
En el apartado, Parámetros por defecto, se puede indicar el Canto de pilar tipo (cm x cm)
de una Fachada,
seleccionando el valor general de la sección del puente térmico de un
pilar. (Ver la pestaña, Puentes térmicos, de
las
Propiedades de una Fachada).
Parámetros para la interpretación del modelo 3D
- Tamaño de la discretización
de elementos de cierre. Esta opción indica el tamaño de las
divisiones que TeKton3D hace internamente
sobre los cerramientos e influye directamente sobre el tiempo de
cálculo.
- Distancia de alcance para la
localización de cerramientos. Esta opción marca un cierto intervalo
alrededor de los cerramientos para determinar a qué espacios pertenecen.
Esta característica permite definir los espacios separados entre sí sin
que haya problemas de cálculo (aunque sí los habrá si exporta la
geometría a HULC, ver manual de usuario:
2.4.-
Recomendaciones al exportar).
- También pueden existir
esquinas en los espacios con ángulos muy
agudos, por lo que este valor se puede disminuir (por ejemplo a 5
cm).
- En TK-SI, la distancia de alcance también
determina si un nudo de un recorrido de evacuación que se encuentra
próximo a la frontera entre dos espacios es, o no, una salida
de recinto o planta.
- Tener en cuenta el espesor
de los cerramientos en la interpretación gráfica.
Si se activa, esta opción (que
sustituye a la antigua opción Descontar canto de forjados de
versiones anteriores a la 1.1.2.8) permite descontar las
dimensiones de los cerramientos (horizontales y verticales) a la hora de
evaluar superficies y volúmenes. Si se deja desactivada, mide
los espacios tal cual se han definido en el dibujo.
Exportación de mediciones
Este apartado permite:
- Exportar líneas de medición, sin los
identificadores ifcGUID.
- Exportar identificadores ifcGUID en las líneas de medición.
- Agrupar líneas de medición de elementos situados dentro del mismo
espacio: permite realizar las mediciones en formato BC3 agrupando
las líneas de medición por el nombre de los espacios que contienen a los
elementos medidos. El resultado es que cada partida va a contener una
línea de medición correspondiente a cada espacio en el que haya al menos
un objeto, así como la cantidad y/o largo total.
- En el caso de los objetos lineales (tuberías, conductos,
canalizaciones…) se consideran dentro de los espacios cuando están
totalmente contenidos en su interior. Cuando hay varios elementos
lineales del mismo tipo dentro del mismo espacio se indica cantidad “1”
pero la longitud que se muestra es la suma de todos ellos.
- Para los
elementos de dos o tres dimensiones (superficies y volúmenes) no se
aplica este criterio y la medición se realiza individualmente como en
versiones anteriores.
- En el caso de los objetos que no están contenidos
totalmente en ningún espacio, la línea de medición es del mismo tipo
pero indicando el nombre de la planta en la que se sitúan en lugar del
espacio.
