Puntos conectados
	... Menú Ver / Puntos conectados	Ayuda iMventa Ingenieros

Descripción

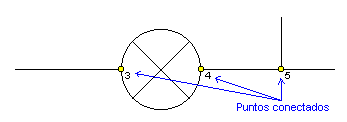

Esta opción activa o desactiva la visualización de los puntos que representan las conexiones existentes entre las distintas entidades del dibujo. Cuando esta opción está activa, estos puntos quedan representados por un pequeño círculo relleno de amarillo y un número indicando su orden.

• Cuando el punto inicial de una línea coincide con el punto final de otra, se produce una conexión.
• Cuando una línea termina en el punto de conexión de un símbolo, se produce otra conexión.

 A estos puntos los llamaremos puntos conectados y, mediante la opción que en este apartado explicamos, podemos activar o desactivar su visualización. Estos puntos, aunque se representan en el dibujo, no se imprimen.

Cuando activa por primera vez esta opción, automáticamente se calcularán los puntos conectados. En el caso de que lo haga otras veces, sólo se volverán a dibujar. Si ha hecho alguna modificación en el dibujo, puede que la representación de estos puntos no coincida con la posición real de los nuevos puntos conectados. Para solucionar este tema, puede acceder a la opción del menú Herramientas/Recalcular puntos conectados para volver a calcular estos, y recuperar la representación real de los mismos.

Procedimiento de uso

Acceda a la opción del menú Ver/Puntos conectados. Si los puntos conectados estaban ocultos, observará ahora cómo serán mostrados en pantalla (siempre que haya en el dibujo alguna conexión entre entidades). Si estábamos viendo los puntos, al utilizar esta opción dejamos de verlos. Comprobamos el estado de esta opción por una marca que aparece en su parte izquierda cuando está activada (en el caso de la opción en el menú) o cuando el botón está hundido.

NOTA 1: Dos entidades sólo pueden estar conectadas entre sí cuando ambas pertenecen a capas de cálculo. Puede acceder a más información en la opción del menú Herramientas/Gestión de capas.

NOTA 2: Cuando activa esta opción a partir de la segunda vez, el cálculo automático de los puntos conectados no se vuelve a realizar. Por lo tanto, si ha realizado alguna modificación en las entidades que presentaban conexiones, podrá pasar que los puntos representados no coincidan con las conexiones reales. Para solucionar esto, debe acceder a la opción de menú Herramientas/Recalcular puntos conectados para volver a calcular estos.

Temas relacionados

• Herramientas/Recalcular puntos conectados.
• Herramientas/Gestión de capas.
• Ver/Puntos de conexión.
