Descripción

Las propiedades del capítulo de instalación de detección de incendios vienen expresadas en estas pestañas:

• Capítulo
• Datos Generales
• Etiquetas

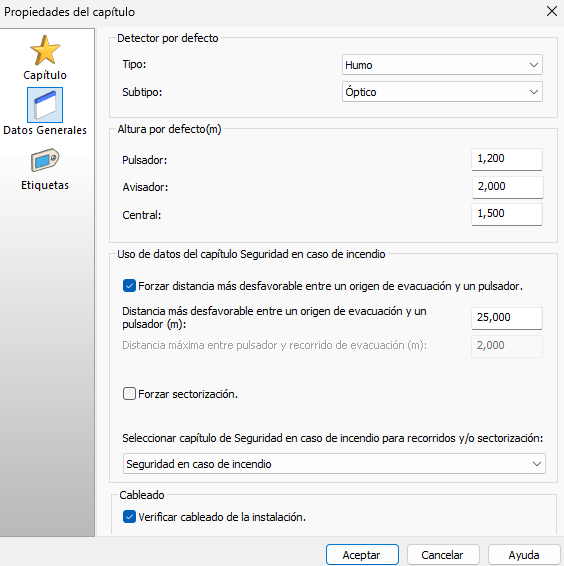

Datos Generales

Los datos generales que hay que repasar antes de comenzar a insertar elementos de la instalación son:

Detector por defecto: Esta sección sirve para especificar el tipo y subtipo de detector que se desea utilizar por defecto en la Generación de distribución automática de detectores que se encuentra en el menú Calcular. Por otro lado, en las propiedades del local o recinto, es posible indicar para ese espacio en concreto cuál es el detector que se desea emplear.

• Tipo: Calor o Humo
• Subtipo: Dependiendo del tipo que se haya escogido podrá seleccionar, Térmico o Termovelocimétrico e Iónico u Óptico.

Altura por defecto (m): Es la altura a la que se situarán por defecto a los elementos de tipo al insertarlos:

• Pulsador de alarma;
• Avisadores de alarma: acústico y visual;
• Central de detección.

Uso de datos del capítulo Seguridad en caso de incendio: Este módulo puede funcionar independientemente al resto o usando datos de un capítulo de tipo TK-SI: Seguridad en caso de incendio.

CASO A. En el caso de que el módulo TK-SI no lo tengamos instalado en nuestro sistema, esta sección se comportará de la siguiente forma:

• Forzar distancia más desfavorable entre un origen de evacuación y un pulsador: Tiene que estar marcado porque no se puede calcular la distancia usando recorridos de evacuación, ya que no tenemos. Por tanto, se debe indicar el valor más desfavorable en el campo de edición Distancia más desfavorable entre un origen de evacuación y un pulsador (m) que se encontrará activo.
• Distancia máxima entre pulsador y recorrido de evacuación: este campo se encontrará desactivado (este valor se usará cuando vayamos a emplear los recorridos de evacuación del capítulo TK-SI).
• Forzar sectorización: El «checkbox» estará seleccionado ya que obligatoriamente hemos de especificar los sectores de incendio de nuestra instalación. El Sector de incendio se definirá el la pestaña General de las propiedades de cada Espacio.
• Seleccionar capítulo de Seguridad en caso de incendio para recorridos y/o sectorización: El combo de selección de capítulo TK-SI de Seguridad en caso de incendio permanecerá deshabilitado ya que no vamos a usar en ningún caso datos del módulo TK-SI, puesto que hemos marcado los dos «checkbox» anteriores.

CASO B. En el caso de que sí se posea el módulo TK-SI, podemos optar entre no considerar la información para la detección de incendios o sí utilizar la instalación de seguridad en caso de incendio que se haya desarrollado.

• CASO B1. No considerar los datos del capítulo TK-SI, total o parcialmente; porque no nos interese o, bien, porque la instalación no se ha completado aún.
  • Si no queremos tener en cuenta los recorridos de evacuación, marcaremos Forzar distancia más desfavorable entre un origen de evacuación y un pulsador e indicaremos el valor de la distancia.
  • Si no queremos tener en cuenta la sectorización hecha en el capítulo TK-SI, seleccionaremos la opción Forzar sectorización.
  • Tendremos que especificar en el combo Seleccionar capítulo de Seguridad en caso de incendio para recorridos y/o sectorización el capítulo TK-SI, en el caso de que la no consideración sea parcial.

• CASO B2. Utilizar los datos de la instalación del capítulo TK-SI (que visto el apartado anterior pueden tenerse en cuenta tanto recorridos de evacuación y/o sectorización).
  • Si queremos usar los recorridos de evacuación, eso implicará que desmarcaremos la opción Forzar distancia más desfavorable entre un origen de evacuación y un pulsador. Se activará entonces el campo de edición Distancia máxima entre pulsador y recorrido de evacuación. Este valor  corresponde con la longitud máxima entre un pulsador y el punto en el recorrido de evacuación donde se considera que está instalado el pulsado. Este valor se precisa para poder calcular la distancia que tiene que recorrer una persona hasta alcanzar un pulsador de alarma.
  • Si queremos utilizar los sectores de incendio que se hayan establecido en el módulo de Seguridad en caso de incendio, desmarcaremos el «checkbox» Forzar sectorización.
  • Como usamos datos de un capítulo TK-SI seleccionado, en el desplegable indicaremos de cuál se trata.

Verificar cableado de la instalación: Permite al usuario seleccionar que se compruebe el cableado de la instalación cuando se ejecute la verificación de la instalación. Sirve durante el desarrollo de una instalación y queremos limitar la comprobación a otras condiciones que no sean el cableado o bien que se compruebe siempre.
