Los Espacios se han insertado en el capítulo TK-Edificio para realizar la zonificación necesaria.
Las propiedades de los Espacios en este capítulo TK-DI, sobre el que estamos realizando el proyecto de instalación de detección de incendios, se deben editar según las aclaraciones siguientes.
Existe una propiedad general (Referencia) y el resto se reparten en dos solapas o pestañas:
Referencia: Este parámetro viene sincronizado desde el capítulo TK-Edificio y sirve, principalmente, para identificar el Espacio en los resultados del programa. Para modificarlo se deberá realizar en dicho capítulo, no en el capítulo TK-DI.

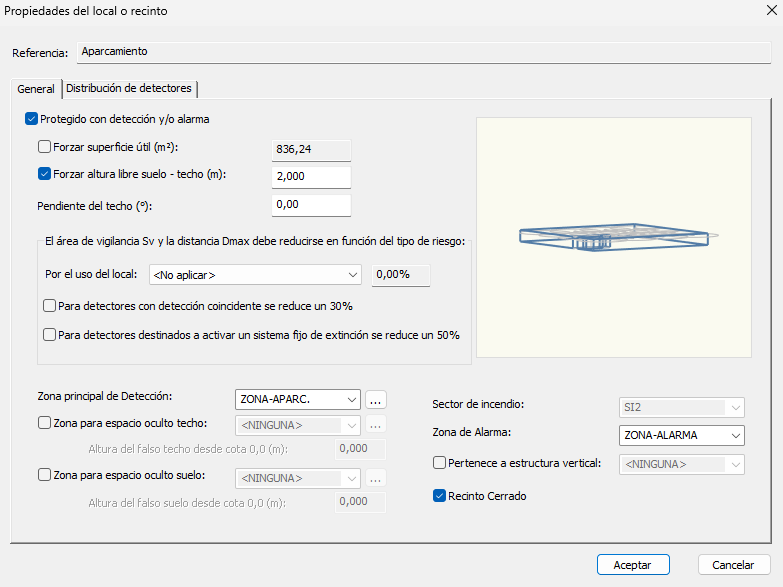

En esta solapa están las características generales del Espacio.
Forzar superficie útil (m2): Por defecto, en el campo de edición adjunto se indica la superficie que el programa ha medido para el local. Si optamos por indicar manualmente un valor para esta magnitud, debemos marcar este «checkbox» y así podremos editar el campo.
Forzar altura libre suelo-techo (m): Por defecto, en el campo de edición adjunto se indica la altura libre que el programa ha medido para el local. Si optamos por indicar manualmente un valor para esta magnitud, debemos marcar este «checkbox» y así podremos editar el campo.
Pendiente del techo (º): Será el valor de la pendiente del techo del recinto, si tuviere. Este valor es preciso para determinar la superficie de vigilancia de los detectores que proporciona la norma. Ver cómo se determina el valor de la Superficie vigilada.
Factor de riesgo por el uso del local (según CEPREVEN): Como el apartado anterior, este parámetro también se considera en el área que podrá proteger un detector. Se refiere al uso que se le dé al local. Vea Superficie vigilada.
Para detectores con detección coincidente se reduce un 30 %:
Para detectores destinados a activar un sistema fijo de extinción se reduce un 50 %:
Sector de incendio: Permite especificar a qué sector pertenece el espacio. Puede elegirse bien uno ya existente de la lista o crear uno nuevo escribiendo su nombre en la caja de texto. Este campo permanecerá deshabilitado si tenemos instalado el módulo TK-SI sobre Seguridad en caso de incendio y se ha elegido en los Datos/Generales... del proyecto no forzar la sectorización.
Zonas de Alarma: Funciona igual que la especificación de zonas de detección pero para indicar la zona de alarma para este espacio.
Pertenece a estructura vertical: Para determinar que el local pertenece a una estructura vertical tipo escalera o hueco de ascensor. En el campo adjunto indicaremos a cuál pertenece o especificaremos su nombre si no se ha creado aún.
Recinto Cerrado: Nos sirve para indicar que el local está abierto y comunica con otro colindante. Por defecto será cerrado y esto conllevará que se le exigirá que tenga instalado un detector al menos si pertenece a una zona de detección.
Zona principal de Detección: Para indicar si el local pertenece a una zona de detección. Se puede escoger una de la lista si ya existe o bien crear una nueva escribiendo su nombre.
Zona para espacio oculto techo:
Zona para espacio oculto suelo:

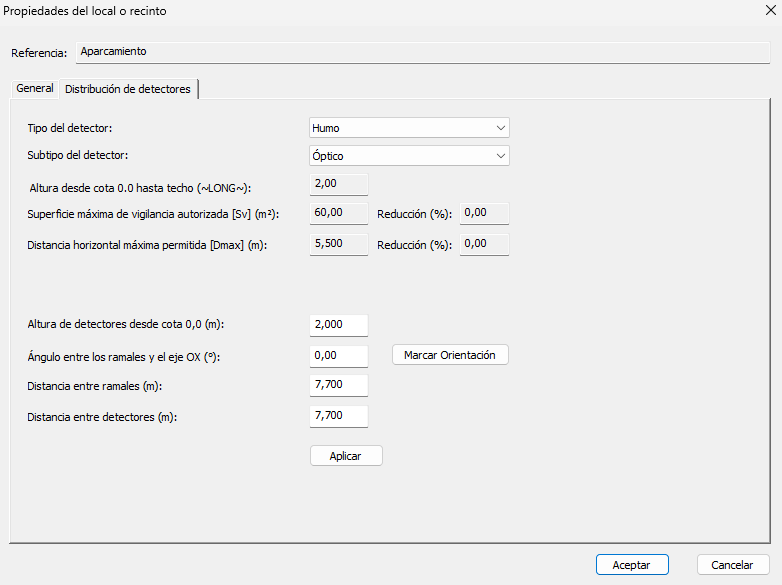

Contiene una serie de parámetros que se emplearán cuando se desee crear automáticamente una distribución de detectores para nuestro local o recinto.
Tipo del detector: Tipo de detector que se instalará si se opta por Generar automáticamente una distribución de los mismos para este recinto.
Subtipo del detector: Subtipo del detector que se usará en la Generación automática de una distribución de detectores.
Altura desde la cota 0.00 m hasta el techo (m): Dependiendo del tipo de detector elegido, aparecerá uno u otro campo y su comportamiento será el que se ha explicado para en el caso de que se haya elegido un Detector de humo o bien un Detector de calor.
Superficie máxima de vigilancia autorizada, Sv (m2): Valor que tendrá la superficie de vigilancia del detector según el tipo de detector, el factor de riesgo (K) y la pendiente del techo del local. Si hubiese un porcentaje de reducción según las condiciones indicadas en la pestaña anterior, se mostrará en el campo Reducción (%).
Distancia horizontal máxima permitida, Dmáx (m): Valor que tendrá la distancia horizontal del detector según el tipo de detector, el factor de riesgo (K) y la pendiente del techo del local. Si hubiese un porcentaje de reducción según las condiciones indicadas en la pestaña anterior, se mostrará en el campo Reducción (%).
Altura de detectores desde cota 0.00 (m):
Ángulo entre los ramales y el eje OX (º): La distribución de los detectores se hace en ramales. Puede indicarse manualmente aquí el ángulo que forma con el eje OX la orientación que queremos los ramales. El botón Marcar Orientación se utilizará si no sabemos el valor del ángulo de la orientación que deseamos. Pulsaremos este botón y el diálogo desaparecerá para que marquemos con la herramienta en la que se transforma el puntero dos puntos que marque la orientación que se quiere. Una vez que esto se haga, el programa regresa a este cuadro de diálogo.
Distancia entre ramales (m): Según el dato de la superficie de vigilancia, el programa calcula automáticamente un valor para esta distancia con la idea de que los detectores protejan lo máximo posible. Es posible si se desea cambiar este valor e indicar otro.
Distancia entre detectores (m): Funciona como el caso anterior de distancia entre ramales. El programa calcula un valor automáticamente pero es posible modificar este valor y escribir un dato alternativo.
Aplicar: Este botón sirve para que se realice la distribución de los detectores en este espacio según los condicionantes indicados.
