Espacios
	TeKton3D / TK-CDT / Menú Insertar / Espacios	Ayuda iMventa Ingenieros

Descripción

Este cuadro de diálogo es accesible haciendo doble clic sobre el espacio, o bien seleccionándolo y utilizando la opción de menú Datos/Entidades seleccionadas ().

Las opciones de este cuadro se organizan en cuatro solapas:

• Datos generales del espacio
• Fuentes internas
• Ventilación aire exterior
• Opciones avanzadas

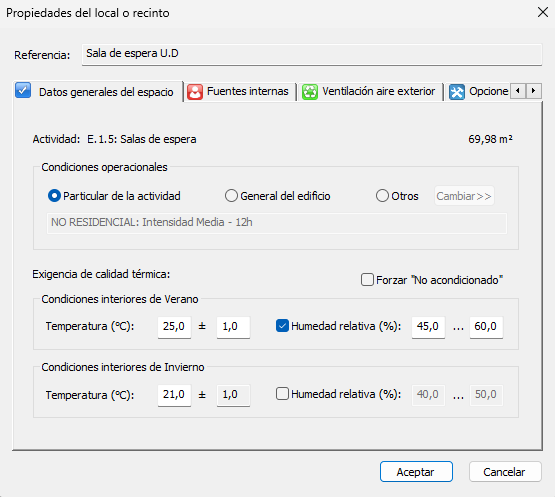

Datos generales del espacio

Esta solapa contiene las siguientes opciones:



Actividad: Esta línea muestra la actividad asociada al recinto. Para modificar la actividad debe cambiar al capítulo Edificio () y vaya al cuadro de propiedades de los espacios.

Condiciones operacionales: Las condiciones operacionales asociadas al recinto son las que determinan su modo de funcionamiento a lo largo del tiempo, así como los niveles de fuentes internas (ocupación, iluminación y equipos). Es posible seleccionar las condiciones operacionales de tres formas diferentes:

•   Particular de la actividad: Es el modo inicial de sincronización y corresponde al modo de funcionamiento asociado a la actividad que se realiza en el local, y que se ha definido desde el capítulo del Edificio a partir de la base de datos de “Actividades”. Según este método la ocupación se define por la densidad de ocupación media y la actividad metabólica. Los niveles de iluminación se toman de los valores típicos de la actividad y la potencia total de iluminación corresponde al valor máximo admisible según CTE-HE-2013. La potencia en equipos se toma de las condiciones operacionales asociadas a la actividad.
• General del edificio: Se tomarán las condiciones operacionales definidas en los Datos Generales del capítulo TK-CDT.
• Otros: Se activa el botón, Cambiar>>, para permitir seleccionar una de las condiciones operacionales disponibles en la base de datos del mismo nombre.

En todos los casos se pregunta si se desean actualizar los parámetros relativos a las fuentes internas. Si el usuario acepta, se activan los valores en W/m² de ocupación, iluminación y equipos, definidos en la base de datos de “Condiciones Operacionales”.

Forzar "No acondicionado": Activando esta opción puede hacer que el espacio concreto se considere como "No acondicionado" para el capítulo de Cargas térmicas.

Exigencias de calidad térmica: Las Condiciones interiores de verano e invierno especifican las condiciones deseadas en interiores en verano y en invierno, y deben situarse en los rangos de confort térmico. Las condiciones interiores vienen dadas por un intervalo de temperaturas secas (por defecto, 24 (ºC) en verano y 22 (ºC) en invierno) y de humedades relativas (opcional, activando la casilla correspondiente).

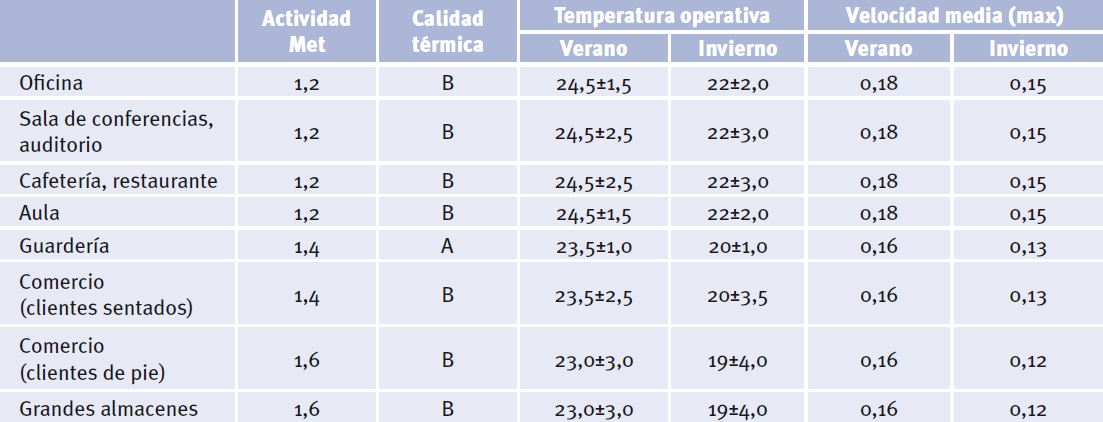

Unos ejemplos de estos valores se dan en la siguiente tabla de la Guía técnica de instalaciones de climatización por agua del IDAE:

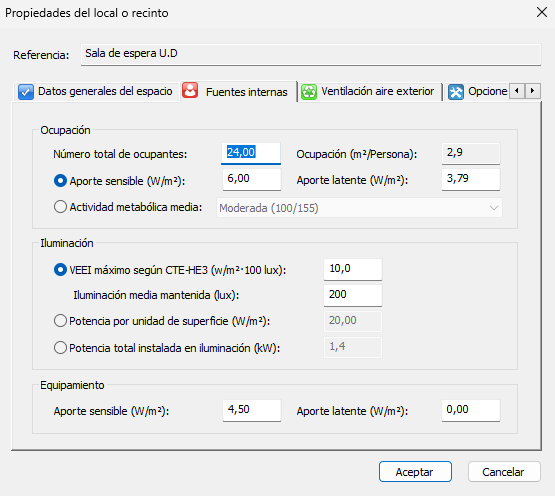

Fuentes internas

Las opciones disponibles en esta solapa son:



Ocupación:

• Número total de ocupantes: Este valor está sincronizado con el anterior (podrá modificar uno u otro), e inicialmente se calcula con la densidad de ocupación asociada a la actividad.
• Ocupación (m²/persona): Este cuadro es informativo y no puede editarse. En ese campo aparece la densidad de ocupación utilizada para el cálculo de cargas. Inicialmente este valor se calcula a partir de la densidad de ocupación propia de la actividad, aunque variará al cambiar el número de ocupantes.
• Aporte sensible y latente: Si activa esta opción, estará indicando las ganancias sensible y latente directamente con un valor en (W/m² y persona). Inicialmente estos valores se corresponden con los asociados a la actividad del espacio.
• Actividad metabólica media de los ocupantes: Esta opción permite definir las ganancias por ocupación indicando la actividad metabólica de los ocupantes, para lo cual internamente se utiliza la siguiente correspondencia:

Actividad metabólica	Ganancia sensible (W/persona)	Ganancia latente (W/persona)
Reposo	72	45,4
Ligera	80	75
Moderada	100	155
Elevada	120	230
Muy elevada	150	300

Iluminación: En este cuadro podrá definir las ganancias sensibles por iluminación. Inicialmente, estas ganancias se calculan a partir de la iluminación asociada a la actividad. Existen tres maneras de definir la ganancia por iluminación:

1. Indicando el Valor de Eficiencia Energética de la Instalación (VEEI), de acuerdo con la tabla 2.1 del CTE DB-HS3, y la iluminación media mantenida (E_m). De esta manera la potencia se obtiene de la siguiente expresión:
2.
2. Indicando directamente la potencia por unidad de superficie (W/m²).
3. Indicando directamente la potencia instalada (kW).

Equipos: En este cuadro podrá definir los Aportes sensibles y latentes por unidad de superficie (W/m²) que afectan al espacio editado. Inicialmente la ganancia sensible se calcula a partir de los valores medios asociados a la actividad. No ocurre así con la ganancia latente, cuyo valor inicial es siempre cero (se entiende que la producción de humedad está asociada con equipos muy específicos, y por tanto las ganancias latentes no pueden generalizarse a una actividad).

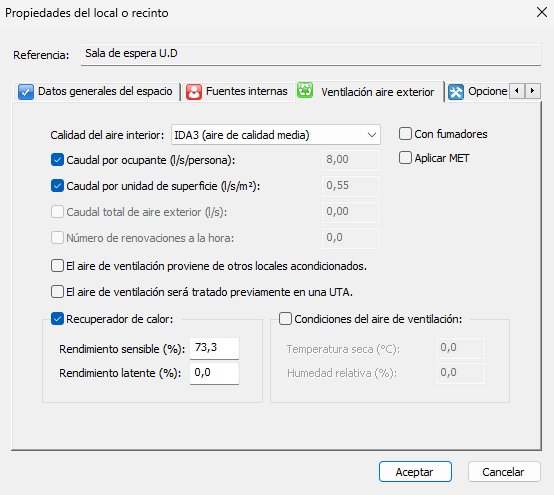

Ventilación aire exterior

En esta solapa aparecen las opciones que permiten configurar los parámetros de ventilación del espacio editado. Como en el caso de las fuentes internas, la ventilación inicialmente está definida de acuerdo con la actividad, y en esta solapa el usuario podrá ajustar los caudales de ventilación como crea conveniente. La ventilación puede definirse de tres formas:



Indicando el nivel de calidad del aire, conforme al RITE (de acuerdo con la IT 1.1.4.2 del RITE 2007, que se refiere a la exigencia de calidad del aire interior) o al CTE DB-HS3 del 2017 (opción Calidad del aire interior):

• En los edificios de viviendas a: los locales habitables del interior de las mismas, los almacenes de residuos, los trasteros, los aparcamientos y garajes y, en los edificios de cualquier otro uso, a los aparcamientos y los garajes. Se consideran válidos los requisitos de calidad del aire interior establecidos en la sección HS3 del Código Técnico de la Edificación.

En el caso de viviendas, si no se dispone de un capítulo TK-HS3 con el cálculo detallado de los caudales de ventilación, el módulo TK-CDT permite obtener una aproximación del lado de la seguridad.
Para ello se adapta la solapa de ventilación del espacio al documento básico DB-HS3 del 2017, tabla 2.1. En esta versión de HS3, los caudales no dependen del número de ocupantes, como en versiones anteriores, sino del número de dormitorios y cuartos húmedos. TK-CDT no dispone de información suficiente para aplicar de forma exhaustiva el documento de calidad de aire interior, por lo que lo hace de forma aproximada, tomando 8 l/s para dormitorios, 10 l/s para salas de estar y comedores, 8 l/s para aseos y cocinas (o cualquier cuarto húmedo) y 1,5 l/s para locales sin ocupación.

• El resto de edificios dispondrá de un sistema de ventilación para el aporte del suficiente caudal de aire exterior que evite, en los distintos locales en los que se realice alguna actividad humana, la formación de elevadas concentraciones de contaminantes. La calidad del aire interior se clasifica en los siguientes niveles, en función del uso del edificio:
  • IDA 1 (aire de óptima calidad): hospitales, clínicas, laboratorios y guarderías.
  • IDA 2 (aire de buena calidad): oficinas, residencias (locales comunes de hoteles y similares, residencias de ancianos y de estudiantes), salas de lecturas, museos, salas de tribunales, aulas de enseñanza y asimilables y piscinas.
  • IDA 3 (aire de calidad media): edificios comerciales, cines, teatros, salones de actos, habitaciones de hoteles y similares, restaurantes, cafeterías, bares, salas de fiestas, gimnasios, locales para el deporte (salvo piscinas) y salas de ordenadores.
  • IDA 4 (aire de calidad baja).

• A partir de la versión 1.8.00.8 de TeKton3D, se ha efectuado una modificación en el funcionamiento del cuadro de diálogo de ventilación para espacios.

  Anteriormente, al seleccionar cualquiera de los tipos IDA, todas las casillas destinadas a la marcación e introducción de valores de caudal quedaban deshabilitadas.

  Ahora, se han mantenido activas las casillas correspondientes a la ocupación por persona o unidad de superficie, permitiendo desmarcar aquella que no resulte relevante. Es fundamental destacar que el método de cálculo permanece inalterado; en caso de tener ambas casillas marcadas, se considerará el caudal más elevado de los dos resultantes. Cabe resaltar que no se permite la modificación de los valores de caudal por ocupante o caudal por superficie, los cuales son los consignados en las tablas 1.4.2.1 y 1.4.2.4 del Reglamento de Instalaciones Térmicas en los Edificios (RITE).

Indicando directamente el caudal de ventilación escogiendo la opción, Otros, en el desplegable Calidad del aire interior. El caudal de ventilación puede ser definido a partir de:

• Caudal por ocupante (l/s por persona).
• Caudal por unidad de superficie (l/s por superficie).
• Caudal total de aire exterior (l/s).
• Número de renovaciones a la hora.

El resto de opciones disponibles en esta solapa son:

El aire de ventilación proviene de otros locales acondicionados: Esta opción indica que el aire que entra en el local ya ha sido tratado, es decir, no está en condiciones exteriores sino interiores. Es el caso frecuente de aseos, cuartos de baño y cocinas, en los que la ventilación se produce por extracción de aire del recinto, entrando el aire limpio desde otros recintos del edificio, en los que las condiciones de temperatura y humedad son las de consigna. Lógicamente, la carga térmica prácticamente no se ve incrementada cuando el aire de ventilación ha sido tratado previamente.

El aire de ventilación será tratado previamente en una UTA: Este parámetro se tiene en cuenta exclusivamente para el balance de calor latente en el interior del espacio, y por tanto para determinar la humedad relativa resultante en cada momento.

Marque esta casilla cuando el aire exterior vaya a ser tratado en una UTA exclusiva para este fin, de este modo el aire que se impulse al espacio va a tener la humedad definida en las condiciones interiores de diseño, y por tanto no va a servir para compensar las cargas latentes producidas por las fuentes internas.

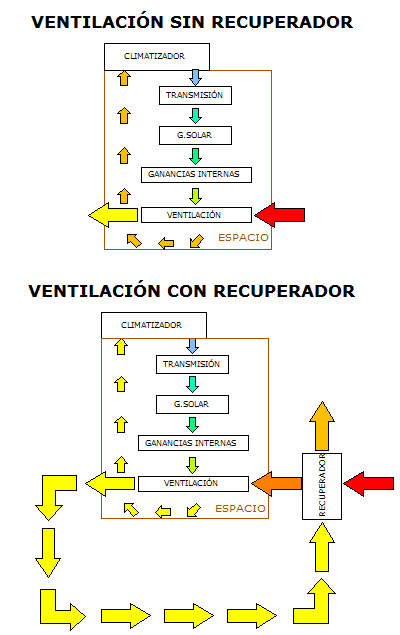

Recuperador de calor: Esta opción indica que existe un sistema de recuperación de calor que adecúa las condiciones del aire de entrada intercambiando calor con el aire de salida. De esta manera, al disminuir la diferencia de temperaturas entre el aire interior y el aire limpio, la carga de ventilación resultante es menor (ver figura siguiente). Los parámetros que definen el funcionamiento de un recuperador de calor son los rendimientos de intercambio de calor sensible y latente (%), que relacionan el calor intercambiado entre las dos corrientes de aire y la diferencia de entalpías (sensible o latente, según el caso) entre ambas.

De acuerdo con la Instrucción Técnica IT 1.2.4.5.2 del RITE 2007, «en los sistemas de climatización de los edificios en los que el caudal de aire expulsado al exterior, por medios mecánicos, sea superior a 0,5 m³/s, se recuperará la energía del aire expulsado». Además, en la citada instrucción se da una tabla de eficiencias sensibles mínimas:

Tabla 2.4.5.1 Eficiencia de la recuperación.

Condiciones del aire de ventilación: Activando esta opción podrá especificar unas condiciones fijas de Temperatura seca (ºC) y Humedad relativa (%) para el aire de ventilación. Si no activa esta opción, dichos datos se tomarán de las condiciones exteriores del año meteorológico o los días tipo, valores que dependerán de la fecha y hora de cálculo.

Se debe tener precaución y utilizar esta opción como forma de comprobación de un momento dado y no utilizarlo para el cálculo de las cargas térmicas definitivas. Las condiciones fijadas de temperatura y humedad serán constantes para todo el año, tanto para verano como invierno.

Opciones avanzadas

Éstas son opciones generales que afectan al cálculo:



Considerar infiltraciones en ausencia de ventilación. Cuando en un recinto está funcionando el sistema de ventilación, se está impulsando aire del exterior al interior, creando una sobrepresión en el recinto que impide infiltración alguna (aparte del propio caudal de aire de ventilación). Sin embargo, cuando se corta el sistema de ventilación, es lógico pensar que puede infiltrarse aire del exterior.

Consideraciones tomadas para el cálculo del caudal de infiltraciones (Qi):

• Cuando las condiciones operacionales marcan un horario de funcionamiento de la ventilación definido en base a Caudal, el nivel de infiltraciones se toma igual a ese caudal. Se usa por defecto en viviendas.
• Si las condiciones operacionales marcan un horario definido como Fracción, el nivel o caudal de infiltraciones se calcula por el método UNIZONA que tiene en cuenta la altura, materiales y orientación del edificio.

Activando esta opción se estarán considerando dichas infiltraciones cuando el sistema de ventilación esté apagado. El caudal de aire exterior para el cálculo de cargas térmicas se obtiene del siguiente modo:

• Si Qi < Qv, el cálculo de cargas térmicas se realiza con Qv.
• Si Qi > Qv, el cálculo de cargas térmicas se realiza con Qi. En la hoja de cargas aparecerá desglosado, mostrando una línea con Qv y otra con el resto de caudal debido a las infiltraciones (Qi – Qv).

Si no se marca la opción Considerar infiltraciones en ausencia de ventilación, el caudal de infiltraciones se toma nulo (Qi = 0) por lo que sólo se contabiliza el caudal de ventilación (Qv).

Considerar no acondicionados todos los espacios contiguos: Esta opción hace que al calcular la carga térmica en un espacio, se consideren no acondicionados todos los espacios contiguos, realizándose el cálculo para la situación más desfavorable posible.

Considerar no acondicionados todos los espacios contiguos pertenecientes a otras unidades de uso: Esta opción hace que al calcular la carga térmica en un espacio, si hay espacios colindantes con éste que pertenecen a unidades de uso diferentes, se considerarán no acondicionados.

Factor de seguridad cargas térmicas: Estos factores mayoran las cargas obtenidas para dar un cierto margen de seguridad.

Curvas de cargas de calefacción. Niveles mínimos: Normalmente las fuentes internas no se consideran en el cálculo de cargas de calefacción (valores negativos), puesto que contribuyen a mejorar las condiciones interiores (al ser valores positivos). Sin embargo, cuando se tiene la certeza de que ciertas fuentes internas van a estar funcionando en invierno (el valor de la carga total para este régimen saldrá positivo), en este apartado podrá indicar un cierto tanto por ciento de la ganancia para considerarlo en el cálculo de calefacción (se deberán tener en cuenta el resto de valores positivos debido a las fuentes internas), por ejemplo para comprobar la carga en auditorios llenos de ocupantes.

Limitar factor de termotransferencia a los alrededores (grandes zonas diáfanas y/o de gran altura): La función de transferencia de ASHRAE (sólo para el Método de las funciones de Transferencia, TFM) que transforma las ganancias instantáneas en cargas térmicas utiliza el factor de termotransferencia a los alrededores para cuantificar la parte de energía de entrada que se pierde a favor de los alrededores. Los valores que se estiman para este factor están basados en locales de dimensiones estándar con alturas máximas de 4 metros. Sin embargo, para grandes zonas diáfanas o de gran altura la energía perdida puede resultar excesiva. Activando esta opción, TeKton3D corrige este factor para limitar estas pérdidas hasta un máximo del 15% (0.85) y las cargas no se reducen tanto.

Los resultados se suelen parecer mucho al Método de las Series Temporales Radiantes ,RTS, que no contempla esta reducción.

La manera adecuada sería modelar creando un espacio con la altura total o bien, si los contornos no son iguales, varios espacios superpuestos situados uno en cada planta. Para grandes zonas diáfanas o de gran altura puede activar la opción Limitar factor de termotransferencia… que se encuentra en las Opciones avanzadas de las Propiedades de los espacios.

En el caso de realizar dos o más espacios, unos sobre otros, para definir la altura total podemos establecer dos opciones:

• Está la opción de situar una lámina conductora entre los espacios superpuestos y tener en cuenta solo las cargas del espacio inferior. De esta forma, se simula que se acondiciona sólo la parte habitable favoreciendo la estratificación. Pero este modo de funcionar no se puede aplicar en todos los casos, solo en aquellos en los el espacio superior sea cerrado, es decir, no tenga comunicación con los restantes espacios de esa planta. Además, la estratificación se puede conseguir sólo en condiciones de refrigeración e, incluso así, es necesario que el sistema de difusión se diseñe de forma cuidadosa.
• El método general consistiría en situar un forjado adiabático entre los dos espacios superpuestos y asignar las cargas de ambos espacios a las unidades terminales que correspondan. Con esta forma de simular sabemos que siempre estamos del lado de la seguridad, ya que estaremos compensando todas las cargas térmicas que se generan en el conjunto de espacios en altura.

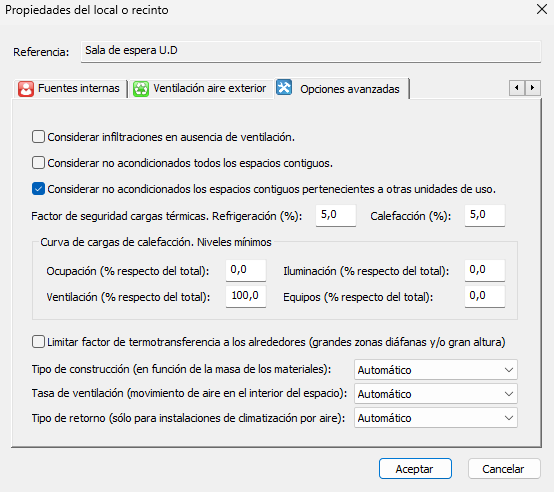

OPCIONES PARA EL MÉTODO DE LAS FUNCIONES DE TRANSFERENCIA (TFM)

Tipo de construcción (en función de la masa de los materiales): En esta opción debe indicar el peso de la construcción, que influye en la inercia térmica del edificio, es decir, el tiempo que se tarda en pasar de ganancia instantánea a carga térmica. La clasificación se hace de acuerdo con 1997 AHSRAE Handbook Fundamentals, cap. 28, tabla 25, existiendo tres niveles: Ligera (hasta 146 kg/m² de suelo), Media (hasta 341 kg/m²) y Pesada (hasta 653 kg/m²). Con la opción Automático activada, el programa determinará automáticamente el peso de la construcción a partir de los datos de las soluciones constructivas empleadas.

Tasa de ventilación (movimiento de aire en el interior del espacio): Esta opción se refiere al movimiento interior de aire, independiente de la ventilación. Una ventilación será Baja cuando el movimiento de aire sea nulo, como por ejemplo, en una calefacción por radiadores. En el otro extremo, la ventilación se considerará Muy intensa cuando haya corrientes de aire interiores de consideración, como podría ser una climatización por conductos de aire. Esta opción afecta al cálculo de las funciones de transferencia (1997 AHSRAE Handbook Fundamentals, cap. 28), ya que afecta al comportamiento térmico de los recintos. Si activa la función Automático, el programa asignará una tasa de ventilación en función de los sistemas adoptados.

Tipo de retorno (sólo para instalaciones de climatización por aire): Esta opción afecta a las fuentes internas ubicadas en los falsos techos, como por ejemplo, las reactancias de lámparas fluorescentes. En un sistema de climatización con Retorno por plenum, será el aire de retorno el que se lleve las ganancias producidas por dichas fuentes, mientras que en un Retorno por conductos, dichas ganancias pasarán al recinto. Las variaciones en el cálculo entre un caso y otro normalmente son poco considerables. El programa ofrece la posibilidad de asignar un tipo de retorno de forma Automática, de acuerdo con los tipos de equipos introducidos en el edificio.

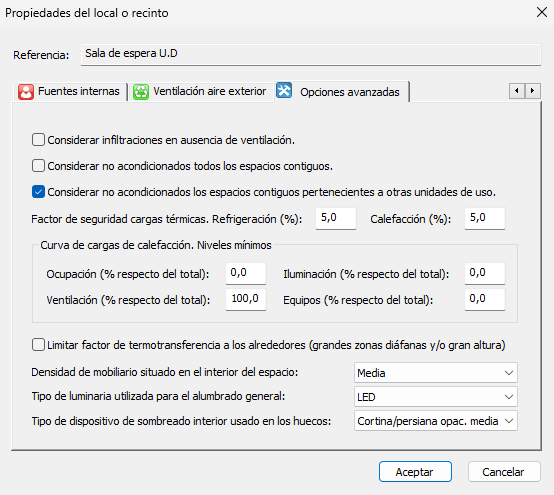

OPCIONES PARA EL MÉTODO DE LAS SERIES TEMPORALES RADIANTES (RTSM)

En la siguiente imagen se muestran las tres siguientes opciones:



Tipo de luminaria: La lista desplegable permite seleccionar el tipo de luminaria utilizado en la zona. Cada tipología de luminaria tiene diferentes mecanismos de transmisión de calor, que se modelan con diferentes fracciones radiante y convectiva. La parte convectiva de la ganancia instantánea de calor se convierte inmediatamente en carga de refrigeración, sin embargo, la fracción radiante tiene primero que ser absorbida por  paredes, suelo y mobiliario, por lo que aparece con cierto retraso. Si activa la función Automático, el programa asignará una luminaria del tipo downlight compacta fluorescente.

Tipo de luminaria	Fracción radiante	Fracción convectiva
Luminaria LED	1,00	0,00
Downlight compacta fluorescente	0,95	0,05
Fluorescente empotrada sin pantalla	0,48	0,52
Fluorescente empotrada con pantalla	0,61	0,39
Fluorescente adosada	0,50	0,50
Fluorescente suspendida	0,57	0,43
Luminaria incandescente	0,95	0,05

Densidad de mobiliario: Esta opción permite indicar la cantidad de mobiliario instalado en la zona.

La metodología RTS supone que toda la radiación solar que entra por las ventanas incide en el suelo de la zona, esto provoca que su temperatura aumente, y que con un cierto retardo comience a calentar por convección el aire de la zona.
Dado que el mobiliario se sitúa sobre el suelo, y al tener menos masa que éste, su efecto es el de reducir la inercia térmica de la superficie de incidencia, lo que provoca que las ganancias por radiación solar pasen más rápidamente a convertirse en cargas de refrigeración. Si activa la función Automático, el programa asignará un mobiliario de densidad media.

Densidad de mobiliario	Fracción ocupada de suelo
Alta	80%
Media	50%
Baja	20%

Sombreado interior: Los elementos de sombra interior atenúan las ganancias por radiación solar a través de las ventanas, a la vez que transforman parte de la energía por radiación solar en convectiva, con lo que, aunque las cargas se reducen, aparecen antes en el tiempo. Si activa la función Automático, el programa asignará un dispositivo de sombra interior que se calculará en función de los huecos del espacio.

Dispositivo de sombra	Fracción radiante para vidrio FS>0,5	Fracción radiante para vidrio FS≤0,5
Sin sombreado interior	1,00	1,00
Cortina o persiana de opacidad alta	0,33	0,46
Cortina o persiana de opacidad media	0,43	0,60
Cortina o persiana de opacidad baja	0,54	0,75
