Descripción
Los Acumuladores son elementos encargados de almacenar la energía para poder ser consumida posteriormente por los Receptores, y se utilizan en el capítulo TK-HE5. También se puede ampliar esta información con las propiedades del Acumulador.
En esta Base de datos hay listas de Familias y de Modelos que presentan todas las características de estos elementos. Esta base está almacenada en un fichero, "TkAcumula2HE5.xml", ubicado en el directorio común de las aplicaciones de iMventa Ingenieros. Esta base es abierta y puede ser editada por el propio usuario.
Durante la edición de los Materiales por defecto (menú Datos/Generales...), o para el caso concreto de las propiedades de un Acumulador, se deberá elegir el Modelo con el que el programa calculará o dimensionará.
Aunque se pueden modificar las características de los elementos
existentes, es recomendable crear nuevos elementos
o duplicarlos para dejar los existentes
como están definidos por defecto, ya que sus datos son los mismos para todo proyecto
calculado con el programa y se podrían ver afectados.
Los cuadros de diálogo que contienen la información de este apartado, tienen una serie de funciones comunes (botones) que se explican aquí.
Acumuladores...

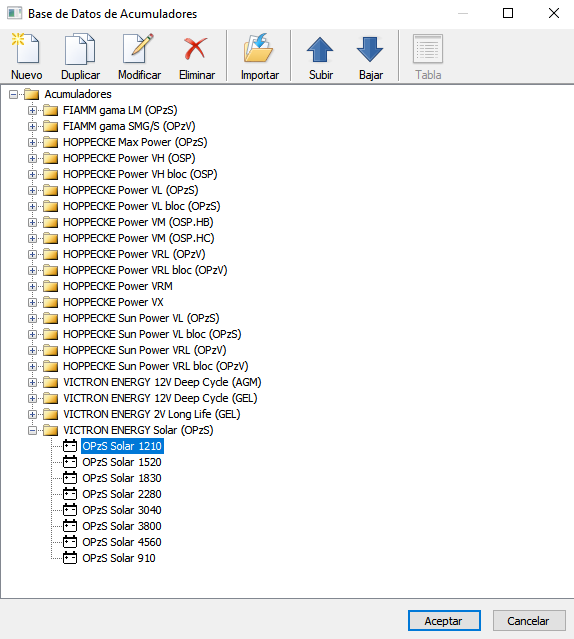

La base de datos de Acumuladores dispone de un listado con las diferentes Familias (por ejemplo, el fabricante que los construye o los distribuye), cuyas carpetas contienen a los diferentes Modelos con sus características técnicas.
A las carpetas de las Familias se puede modificar el Nombre, que podrá corresponder con el fabricante y que contendrán un conjunto de Modelos.
A continuación se expresan las características que debe tener este elemento definidas en la base de datos.
Base de datos de Modelos
Estos datos los pueden consultar en las fichas técnicas de los fabricantes.

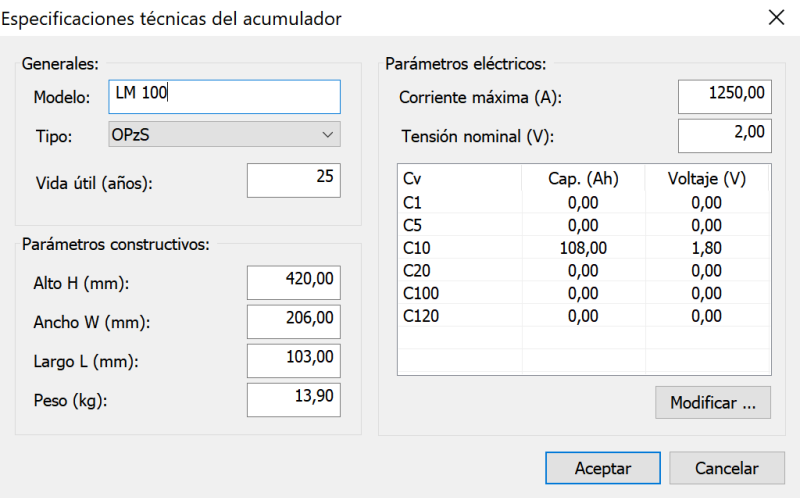

El cuadro de diálogo de un Modelo permite manipular las características técnicas siguientes:
Modelo. Esta campo consiste en un nombre reducido, que identificará al Modelo dentro del proyecto. El nombre debe estar compuesto por caracteres válidos para formar un nombre de fichero correcto (no pueden contener estos símbolos: \ / : * ? " < >|).
Tipo. Se puede elegir una de estas subcategorías del modelo que indica la tecnología de funcionamiento del Acumulador:
- OPzS.
- CPzS.
- TOPzS.
- OPzV.
- OSP.
- OGI.
- Li-Ion.
- Otras.
Vida útil (años). Corresponde al número de años durante los cuales se considera que el acumulador tendrá un funcionamiento estable.
Parámetros constructivos:
- Alto, H, (mm).
- Ancho, W, (mm).
- Largo, L, (mm).
- Peso, P, (kg).
Corriente máxima (A).
Tensión nominal (V). Tensión nominal en las bornas de la batería, en voltios.
Datos de descarga del acumulador, a los que se accede con el botón, Modificar...:
- Capacidad para Cv (Ah). La capacidad de una batería se mide amperios/hora (Ah) para un tiempo determinado de descarga dado en un número de horas (Cv). Las horas se refieren al tiempo durante el cual pueden mantener los parámetros eléctricos anteriores de forma estable. La medida se ha debido realizar a 20 ºC de temperatura.
- Por ejemplo, si la capacidad de un acumulador es de 1720 Ah y se trabaja a C120 (medido en 120 horas de descarga), entonces el acumulador nos podría proporcionar 14,33 A durante 120 horas.
- Voltaje para Cv (V).
