Micro-inversores...
	TeKton3D / Menú Archivo / Bases de datos / Electricidad / Micro-inversores...	Ayuda iMventa Ingenieros

Descripción

Los Micro-inversores son elementos que se añaden adosados a los Paneles fotovoltaicos, de manera que la salida de los mismos hacia el exterior será en Corriente Alterna (CA). Para activar el uso del Micro-inversor en el panel, solo hay que indicarlo en su ventana de propiedades.

Se trata de una base de datos editable de manera que el usuario puede interactuar con ella para añadir, editar y eliminar modelos de Micro-inversores.

Este apartado, tienen una serie de funciones comunes (botones) que se explican en este enlace.



Micro-inversores

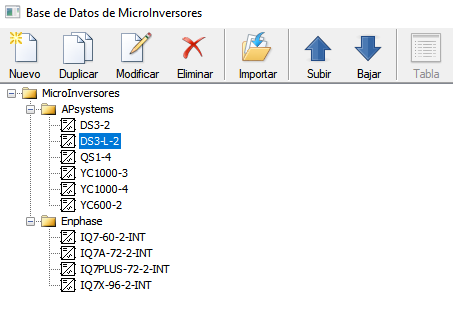

La base de datos de Micro-inversores dispone de un listado con las diferentes Familias (por ejemplo, el fabricante que los construye o los distribuye), cuyas carpetas contienen a los diferentes Modelos con sus características técnicas.

A las carpetas de las Familias se puede modificar el Nombre, que podrá corresponder con el fabricante y que contendrán un conjunto de Modelos.

A continuación se expresan las características que debe tener este elemento definidas en la base de datos.

Base de datos de Modelos

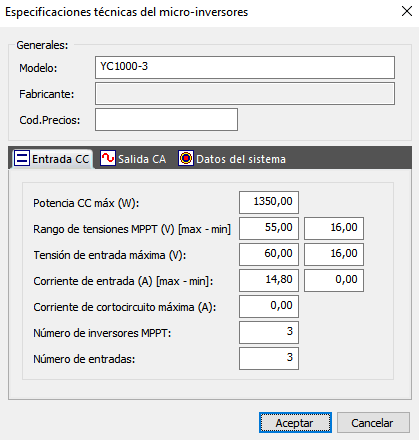

Este cuadro de diálogo contiene los parámetros que regulan el comportamiento de un modelo de Micro-inversor. A continuación se detalla el significado de cada uno de estos campos:



Modelo. Esta campo consiste en un nombre reducido, que identificará al Modelo dentro del proyecto. El nombre debe estar compuesto por caracteres válidos para formar un nombre de fichero correcto (no pueden contener estos símbolos: \ / : * ? " < >|).

Fabricante. Está deshabilitado porque no corresponde su uso.

Código de precios: Este código del elemento se puede hacer corresponder con una partida de una base de datos de precios.

A continuación se expresan cada una de las opciones posibles en cada pestaña:

Pestaña Entrada CC

• Potencia CC máxima (W).
• Rango de tensiones MPPT (V), máxima y mínima.
• Tensión de entrada máxima (V).
• Corriente de entrada (A), máxima y mínima.
• Corriente de cortocircuito máxima (A).
• Número de inversores MPPT.
• Número de entradas totales.

Pestaña Salida CA

• Potencia nominal de salida (W).
• Potencia máxima de salida (W).
• Tensión nominal de salida (V). A su vez, se deberá indicar si la corriente es Monofásica o Trifásica.
• Corriente de salida (A), máxima y mínima.
• Factor de potencia (en tanto por uno).

Pestaña Datos del sistema

• Rendimiento máximo (%).
• Anchura (mm).
• Profundidad (mm).
• Altura (mm).
• Peso (kg).

Temas relacionados

• Funciones comunes a las Bases de datos (botones).
• Paneles fotovoltaicos... (base de datos).
• Acumuladores... (base de datos).
• Inversores... (base de datos).
• Convertidor CC/CC... (base de datos).
• Receptores para fotovoltaica... (base de datos).
