Descripción
Los Paneles fotovoltaicos son elementos que realizan la conversión directa de energía luminosa en energía eléctrica, y se utilizan en el capítulo TK-HE5. También se puede ampliar esta información con las propiedades del Panel fotovoltaico.
En esta Base de datos de Paneles fotovoltaicos, hay listas de Familias y de Modelos que presentan todas las características de estos elementos. Esta base está almacenada en un fichero, "TkModFotoHE5.xml", ubicado en el directorio común de las aplicaciones de iMventa Ingenieros. Esta base es abierta y puede ser editada por el propio usuario.
Durante la edición de los Materiales por defecto (menú Datos/Generales...), o para el caso concreto de las propiedades de un Panel fotovoltaico, se deberá elegir el Modelo con el que el programa calculará o dimensionará.
Aunque se pueden modificar las características de los elementos
existentes, es recomendable crear nuevos elementos
o duplicarlos para dejar los existentes
como están definidos por defecto, ya que sus datos son los mismos para todo proyecto
calculado con el programa y se podrían ver afectados.
Los cuadros de diálogo que contienen la información de este apartado, tienen una serie de funciones comunes (botones) que se explican aquí.
Paneles fotovoltaicos...

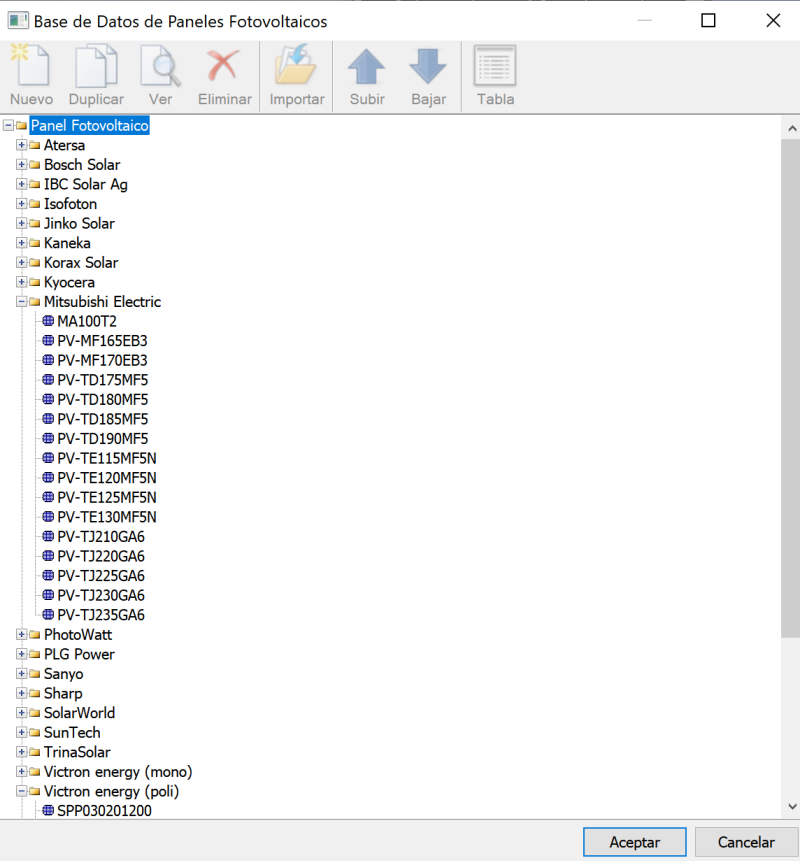

La base de datos de Paneles fotovoltaicos dispone de un listado con las diferentes Familias (por ejemplo, el fabricante que los construye o los distribuye), cuyas carpetas contienen a los diferentes Modelos con sus características técnicas.
A las carpetas de las Familias se puede modificar el Nombre, que podrá corresponder con el fabricante y que contendrán un conjunto de Modelos.
A continuación se expresan las características que debe tener este elemento definidas en la base de datos.
Base de datos de Modelos

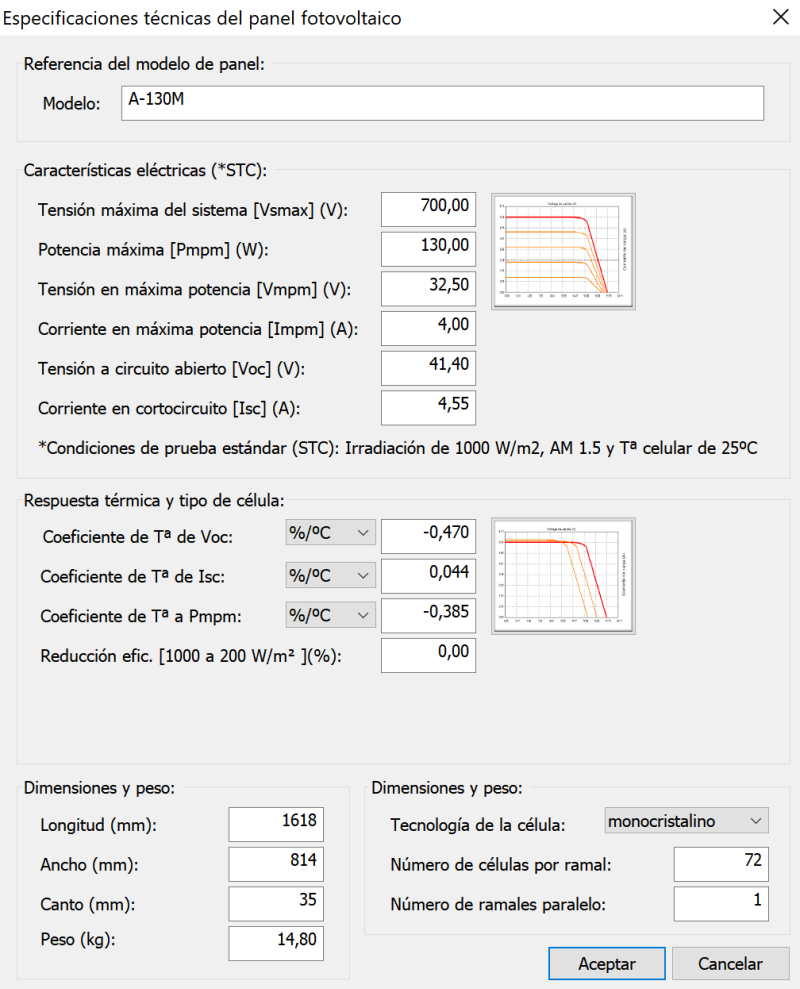

El cuadro de diálogo de un Modelo permite manipular las características técnicas siguientes:
Modelo. Esta campo consiste en un nombre reducido, que identificará al Modelo dentro del proyecto. El nombre debe estar compuesto por caracteres válidos para formar un nombre de fichero correcto (no pueden contener estos símbolos: \ / : * ? " < >|).
Características eléctricas (*STC). En este apartado se muestran los valores característicos del panel según se especifican en su ficha técnica característica en condiciones de prueba estándar (STC): irradiación de 1000 W/m2 y la temperatura celular de 25 °C. Estos valores son:
-
Tensión máxima del sistema, Vsmax, (V). El valor máximo de tensión (en voltios) al que puede verse sometido un panel fotovoltaico.
-
Potencia máxima, Pmpm, (W). Sobre la curva característica de respuesta de un panel fotovoltaico es el valor máximo de potencia (en vatios) que puede entregar un panel fotovoltaico.
-
Tensión en máxima potencia, Vmpm, (V). Es el valor de la tensión (en voltios) cuando el panel fotovoltaico se encuentra en su punto de máxima potencia (Pmpm).
-
Corriente en máxima potencia, Impm, (A). Es el valor de la corriente (en amperios) cuando el panel fotovoltaico se encuentra en su punto de máxima potencia (Pmpm).
-
Tensión a circuito abierto, Voc, (V). Es el valor de tensión (en voltios) entre las bornas del panel fotovoltaico cuando éstas se encuentran abiertas, es decir, representa la tensión máxima que puede dar la célula.
-
Corriente en cortocircuito, Isc, (A). Es el valor de la corriente (en amperios) cuando las bornas del panel se encuentran en cortocircuito, es decir, aquella producida a tensión cero.
Respuesta térmica y tipo de célula:
- Coeficiente de temperatura de Voc.
- Coeficiente de temperatura de Isc.
- Coeficiente de temperatura a Pmpm.
- Reducción de eficiencia, 1000 W/m2 a 200 W/m2, (%): Este valor no entra en el proceso de cálculo. Solo sirve para completar la ficha con la información de paneles fotovoltaicos antiguos.
Dimensiones y peso:
- Longitud (mm).
- Ancho (mm).
- Canto (mm).
- Peso (kg).
Características constructivas:
- Tecnología de la célula. Las opciones entre las que
se podrán elegir son:
- Monocristalino.
- Policristalino.
- Amorfo.
- Híbrido.
- Número de células por ramal.
- Número de ramales paralelos.
Temas relacionados
- Funciones comunes a las Bases de datos (botones).
- Acumuladores... (base de datos).
- Inversores... (base de datos).
- Micro-inversores... (base de datos).
- Convertidor CC/CC... (base de datos).
- Receptores para fotovoltaica... (base de datos).
