Descripción
Esta base de datos gestiona los datos de los equipos Ventiladores que se pueden emplear en el capítulo TK-DAC, y que funcionan como Cajas de ventilación, Equipos de extracción o Recuperadores de calor del aire de extracción (según la propiedad del ventilador, Tipo de equipo).
Para el caso de otros Tipos de equipos de ventilador, se
debe consultar las unidades de climatización siguientes:

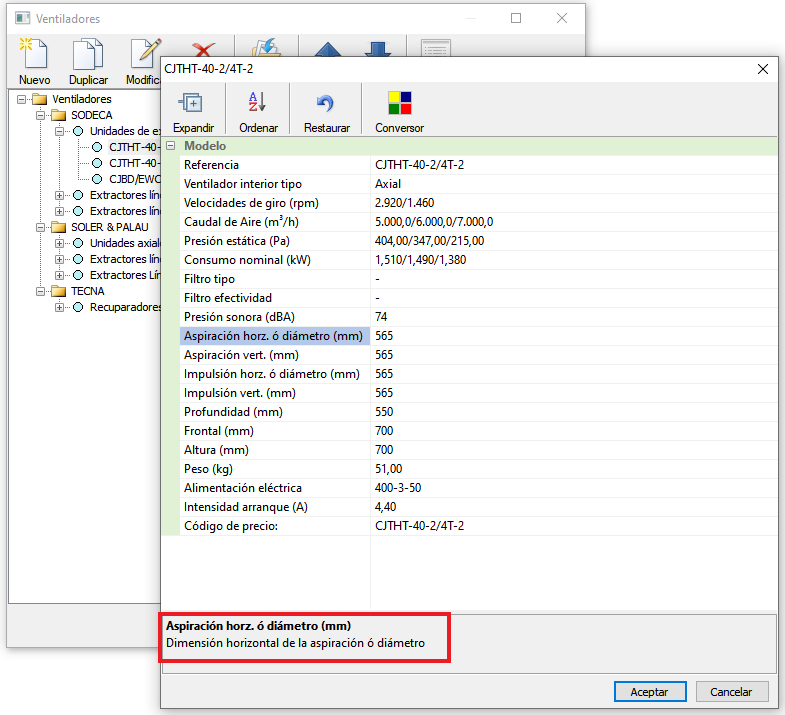

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.
Esquema de la base de datos de ventilación
La base de datos de Equipos se organiza según la siguiente jerarquía:
- Marca.
- Familia, categoría o grupo.
- Modelo.
- Dimensión.
Cada Modelo contiene los datos básicos del elemento y los datos de cálculo del fabricante.
Opcionalmente, por ejemplo para Conductos, Rejillas y difusores y Compuertas, se añade el cuarto grupo, Dimensión, para terminar de agrupar por tamaños dichos modelos.
Características
A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.
| Leyenda | |
 |
El dato solicitado es un texto cualquiera. |
 |
Debe elegir el dato entre una lista de posibles valores. |
 |
El dato solicitado es un número. |
 |
Serie de valores X o Y de una gráfica (deben introducirse separados por barras). |
 |
El dato solicitado se emplea en el cálculo. |
 |
El dato solicitado marca las dimensiones de los símbolos. |
|
|
El dato es imprescindible. |
| Familia o categoría de Ventiladores | |||
| Tipo o familia |
|
|
|
| Tipo de construcción |
|
||
| Aplicaciones |
|
||
| Temperatura máxima trabajo |
|
||
| Clase de aislamiento |
|
||
| Modelo de Ventiladores | |||
| Referencia |
|
|
|
| Ventilador interior tipo |
|
||
| Velocidades de giro |
|
|
|
| Caudal de aire |
|
|
|
| Presión estática |
|
|
|
| Consumo nominal |
|
|
|
| Filtro tipo |
|
||
| Filtro efectividad |
|
||
| Presión sonora |
|
|
|
| Aspiración horizontal o diámetro |
|
|
|
| Aspiración vertical |
|
|
|
| Impulsión horizontal o diámetro |
|
|
|
| Impulsión vertical |
|
|
|
| Profundidad |
|
|
|
| Frontal |
|
|
|
| Altura |
|
|
|
| Peso |
|
||
| Alimentación eléctrica |
|
|
|
| Intensidad de arranque |
|
|
|
| Código de precio |
|
||
