Descripción
Esta opción añade al área de dibujo un símbolo que representa una Válvula de control.
La Válvula de control es un elemento que permite la regulación del caudal que pasa por los emisores de la instalación, controlando así la potencia que genera cada uno de ellos.
Las Válvulas de control más habituales que encontraremos en el capítulo TK-ICA son:

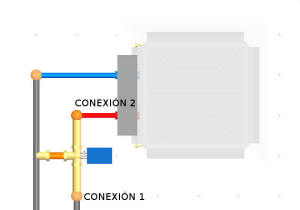

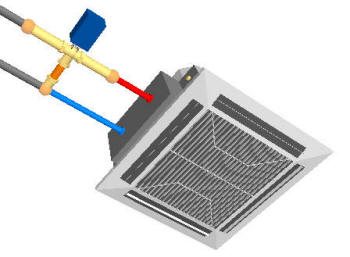

- La válvula de tres vías, que colocada a la entrada de una batería de agua, permite la regulación directa del caudal que pasa por ésta mediante un baipás La válvula de tres vías que se utiliza en el capítulo TK-ICA es un símbolo en forma de «T»; pero como todas las demás válvulas, sólo tiene dos conexiones, que son las que se deben situar en la entrada de la batería:
- Las válvulas termostatizables y termostáticas, que regulan el paso de agua hacia los paneles y radiadores, introduciendo una pérdida de carga que disminuye el caudal de agua que circula por el emisor.
En todos los casos se elige el menor Kv que provoca unas pérdidas
similares al elementos que controla (p. ej. batería de agua). TeKton3D elige
el Kv exclusivamente para el modo de funcionamiento de la batería. En la
mayoría de los casos no va a haber diferencia, pero en casos algunos se selecciona una válvula de Kv inmediatamente superior y las pérdidas
son más parecidas a las del elemento.
En todo caso, las válvulas de control se seleccionan para que tengan una autoridad adecuada (mayor a 0.25).
Propiedades

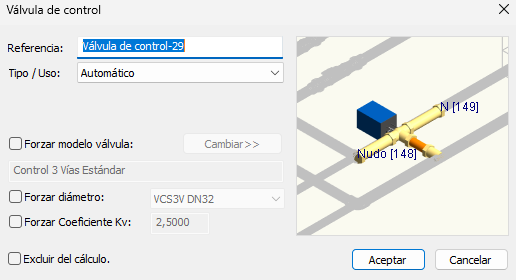

Las propiedades de la Válvula de control son las siguientes:
Referencia: nombre que describe a la válvula. Esta referencia identificará a la válvula en los resultados del cálculo.
Tipo / Uso: este desplegable permite elegir la función de la válvula. Existen varios tipos de funciones a elegir, pero para Válvulas de control lo lógico es elegir:
- Automático o;
- Válvula control emisor.
Al elegir una u otra función, estamos indicando al programa qué modelo de válvula debe escoger de las definidas en la opción de menú Datos/Generales../Materiales por defecto y, por tanto, en la Base de datos de Válvulas. Salvo en ese aspecto, la elección de uno y otro tipo de válvula no tiene más influencia en el cálculo (por ejemplo, en el capítulo TK-HS4 la función de las válvulas sí determina las simultaneidades y los criterios de dimensionado, pero en el capítulo TK-ICA no es así).
Forzar modelo válvula: esta opción permite elegir el modelo de la
válvula modificada. Si no se especifica nada, el programa tomará la válvula
definida por defecto en Datos/Generales../Materiales
por defecto. El usuario podrá elegir
cualquier modelo de válvula definida en la
Base de datos de
Válvulas (
).
Forzar diámetro: esta opción permite fijar el diámetro de la válvula. Así, cuando calcule no dimensionará esta válvula, sino que el programa sólo se limitará a comprobarla.
Forzar Coeficiente Kv: con esta opción el usuario puede fijar el valor del coeficiente KV que relaciona la pérdida de carga en la válvula con el caudal.
En las válvulas, las pérdidas de presión se pueden fijar en las
características de las bases de datos por tres criterios:
- Longitud equivalente;
- Coeficiente de pérdidas o;
- Valor Kv.
Excluir del cálculo: Al activar esta opción en estos elementos, se permite que no intervengan en el cálculo hidráulico pero sí que aparezcan en todos los documentos de resultados, listados, detalles, mediciones y ficheros IFC. Necesitan que se les fuerce el diámetro o/y el aislamiento térmico.
Temas relacionados
-
Base de datos de
Válvulas ()
- Símbolo 3D
(
) - Criterios de conexionado
- Válvulas de equilibrado y control estáticas o convencionales
- Válvulas de control independientes de la presión
